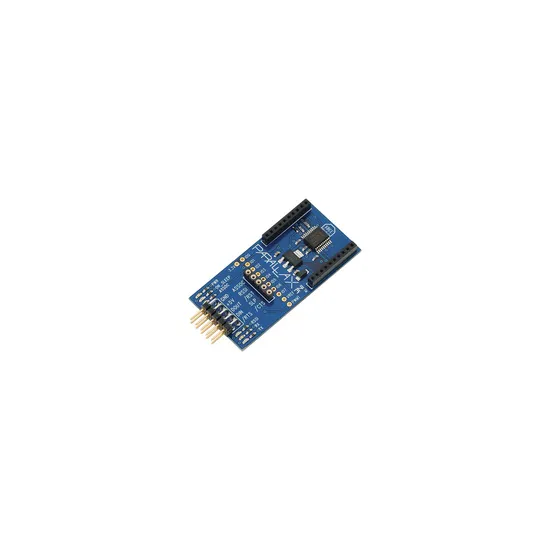

SIP-Adapter für XBee-Module

Parallax Inc. | A-000000-00038

Adapter zur einfachen Verbindung von handelsüblichen XBee-Modulen und Mikrocontrollern.

Anzahl
Angebot erstellen

Size Chart
x
Size Chart

Adapter für XBee-Module

Der Adapter nimmt ein XBee-Modul auf und ermöglicht so die Verbindung zu einem beliebigen Controller. Mithilfe des zweireihigen SIP-Pinheaders kann über eine lötfreie Steckplatte oder eine andere Platine mit den entsprechenden Löchern eine stabile Verbindung hergestellt werden.

Wegen der Stabilität der Verbindung und des geringen Platzbedarfs eignet sich der Adapter ideal für selbstgebaute Roboter.

Die erweiterten Funktionen der XBee-Module sind über zusätzliche Pinheader auf dem Adapter zugänglich.

Technische Merkmale des Adapters für XBee-Module

  • Integrierter 3,3 V-Regler
  • Logischer Übersetzungspuffer von 5 V auf 3,3 V
  • 6-Stufen-LED-Anzeige für Power, Tx, Rx, RSSI, Verbunden und Modus (Standby/On)
  • Zweireihiger SIP-Pinheader für eine einfache Kopplung mit DOUT (Tx), DIN (Rx), RTS, 5-Volt-Stromversorgung und Erde
  • 5-Pin-Buchse für eine Anschlussmöglichkeit für andere XBee-Pinheader wie Standby, Rücksetzung oder Verbunden
  • 10-Lochreihe im 2,54-mm-Raster zum Zufügen von Lötverbindungen oder Steckern, um für erweiterte Funktionen auf die verbleibenden Kontaktstifte des XBee-Moduls zuzugreifen.
  • Zusätzliches plattiertes Loch als Zugang zu einem 3,3-Volt-Ausgang, um ggf. einen Spannungsbezugswert (VREF) auszugeben.
  • Der Adapter ist vormontiert, zur Nutzung der Standard-Funktionen der XBee-Module sind keine Lötungen erforderlich

Der XBee-SIP-Adapter ist mit den Mikrocontrollern von Parallax wie BASIC Stamp bei den Robotern Boe-Bot und SumoBot sowie mit dem Mikrocontroller Propeller P8X32A der Roboter StingRay und Eddie kompatibel.

ROHS
