Entwicklungsset mit zwei Relais
Parallax Inc. | A-000000-00104
Entwicklungsset mit zwei mechanischen Relais. Steuern Sie Ihre Elektrogeräte wie Ventilator oder Lampen mit diesem Set, das als Verbindung zwischen Ihrem Controller und Ihren Elektrogeräten dient.
Entwicklungsset mit zwei Relais
Mithilfe dieses Sets können Sie Ihre Elektrogeräte (bis 8 A) steuern, wobei der Controller isoliert bleibt. So können Sie zum Beispiel Lampen und einen Ventilator steuern – ein interessanter Einstieg in die Domotik ...
Jedes Relais verfügt über einen 3-Pinheader, der leicht mit einem Servomotorkabel zu verbinden ist. Dadurch kann es einfach an die wichtigsten Entwicklungsboards wie das Arduino-Shield mit Breadboard oder den Controller des Roboters Eddie angeschlossen werden.
LEDs zeigen den Zustand jedes Relais an.
Das folgende Video zeigt ein Tutorial für das Entwicklungsset mit zwei Relais:
Merkmale des Entwicklungssets mit zwei Relais
- Das Set wird unmontiert geliefert und erfordert Lötkenntnisse.
- Ermöglicht die Steuerung zweier unabhängiger Geräte.
- 2 G2RL-14-DC12 Omron-Relais, SPDT, 12 A, 12 V DC
- Trennt den Steuerkreis mit dem Mikrocontroller von den gesteuerten Geräten.
- Schraubverbindungen für einfachen Anschluss und Stromversorgung des Relais.
- Die Relais benötigen eine 12-Volt-Spannungversorgung (85 mA)
- Schnittstellentyp: TTL/CMOS Logic
- Abmessungen: 58,4 x 45,8 x 1,8 cm
- Betriebstemperatur: von -40 bis +85 ℃

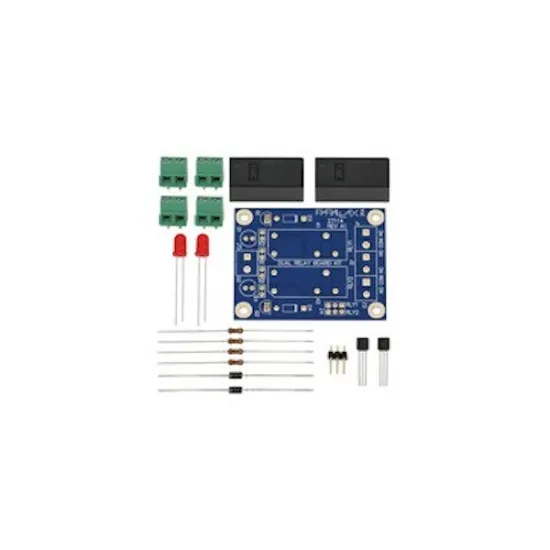

Montiert sieht das Set folgendermaßen aus:
Zum Download der technischen Unterlagen über das Set im PDF-Format bitte das nachstehende Bildsymbol anklicken:
Entwicklungsset mit zwei mechanischen Relais. Steuern Sie Ihre Elektrogeräte wie Ventilator oder Lampen mit diesem Set, das als Verbindung zwischen Ihrem Controller und Ihren Elektrogeräten dient.
