Shield mit Breadboard für Arduino

Board of Education-Shield für Arduino

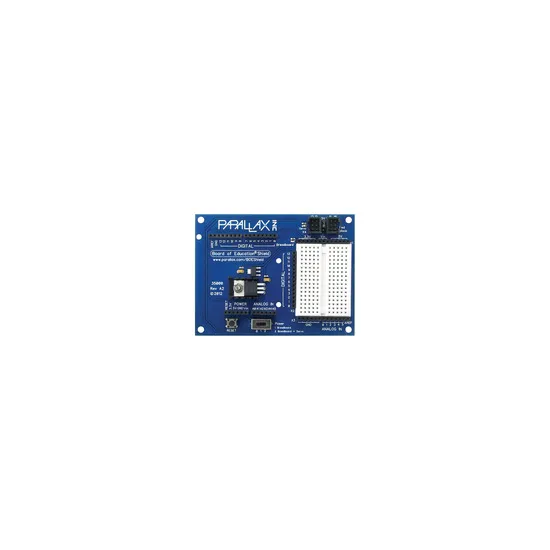

Bei diesem Element handelt es sich um ein Arduino-Shield, d. h. eine Erweiterungsbaugruppe, die auf ein Arduino-Board aufgesteckt werden kann. Das Shield verfügt über eine lötfreie Steckplatte für den Aufbau von Prototypen-Schaltkreisen, dank der Sie das Arduino-Board lötfrei mit Ihren eigenen elektronischen Schaltungen verbinden können. Dabei kann es sich beispielsweise um Robotersensoren (Tastsensor, Fotowiderstände, Infrarot-LEDs usw.) handeln. Das Arduino-Shield verfügt ebenfalls über Anschlüsse für Servomotoren. Mit dem Arduino-Board auf einer Seite und Sensoren auf der anderen stellt dieses Shield ein ideales Kernstück für einen Roboter dar. Es ist im Boe Shield Roboter-Bausatz enthalten.

Kompatibilität mit Arduino-Boards

Dieses Shield ist kompatibel mit den Arduino-Boards Arduino Uno, Arduino Duemilanove und Arduino Mega.

Technische Merkmale des Board of Education-Shields für Arduino

Das Arduino-Shield mit Breadboard weist folgende technischen Daten auf:

• Breadboard (lötfreie Steckplatte für den Aufbau von Prototypen-Schaltkreisen) von 17 Reihen in zwei Blöcken zum einfachen Aufbau von Schaltkreisen, die sich mit einem Arduino-Board verbinden lassen und als Sensoren für einen mobilen Roboter fungieren.
• Schalter für die Stromversorgung (Eingangsspannung, 5 V, 3,3 V), Masse, digitale I/O-Ports und analoger Eingang sind neben dem Breadboard angebracht.
• Integrierter 5-Volt-Regler, der bis 1 A liefert, sehr praktisch für die Robotik und animatronische Anwendungen.
• Integrierter 3,3-Volt-Regler, der bis 200 mA liefert, für elektronische Projekte und anderes Zubehör wie XBee-Module (nicht im Lieferumfang enthalten).
• 4 Servo-Anschlüsse mit Auswahl der Stromversorgung für eine geregelte Spannung von 5 V oder Vin (die von Arduino gelieferte Spannung).
• Schalter für die Stromversorgung mit 3 Positionen: off, Versorgung des Boards, Versorgung des Boards und der Servo-Anschlüsse.
• Reset-Schalter zum Zurücksetzen des Arduino-Boards.
• Kontrollleuchte für die Stromversorgung.
• Kommunikation von seriell nach USB über das Arduino-Board.
• Abmessungen: 10,2 x 7,75 cm
• Betriebstemperatur: von 0 bis 70 ℃

Weitere technische Informationen finden Sie auf der Parallax-Website.

Zum Download der technischen Daten des Board of Education-Shields bitte das nachstehende Bildsymbol anklicken:
