Servo- DC- und Schrittmotor Kontroller

Adafruit Industries | A-000000-00175
Dieses Motor Shield ermöglicht den Betrieb von vielen Motortypen, wie z.B.: Gleichstrom-, Schritt- oder Servomotoren.
Auslaufmodell
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

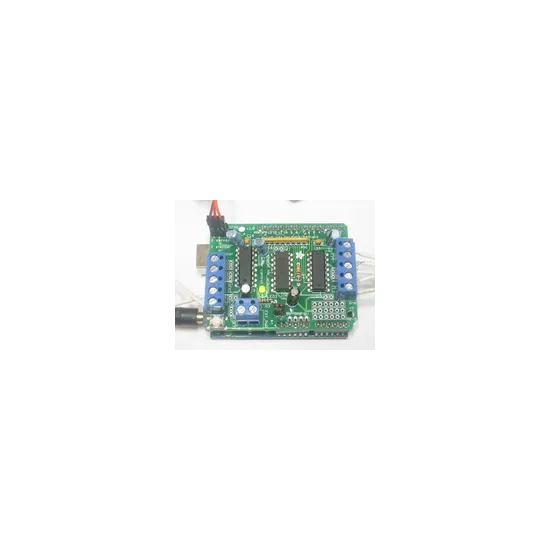

DC, Schritt und Servomotoren - Ein Motorkontroller der alles kann!

Je nachdem mit welchem Projekt Sie gerade beschäftigt sind, möchten Sie vermutlich unterschiedliche Arten von Motoren verwenden. Dieses Shield wurde speziell dafür geschaffen viele unterschiedliche Motorarten anzusteuern. Es können kleine Gleichstrommotoren, aber auch Schrittmotoren und Servos, gesteuert werden.

Dieses Shield wurde mit verschiedenen offiziellen Arduino Boards getested (Mega 1280 und 2560, Duemilanove, Uno,...) und ist kompatiblemit den meisten Varianten / Klonen von Arduino Boards die am Markt existieren. Das Shield ist gut Dokumentiert und
Treiber stehen gratis zum Download zur Verfügung und geben Ihnen einen schnellen Einstieg.



Technische Details:

  • 2 Verbindungen für 5V Servos
  • 4 H-Brücken zur Steuerung von Gleichstrommotoren von 4.5 bis 25V unter 0.6A (1.2A Spitzenstrom)
  • Bis zu 4 bi-directionale Gleichstrommotoren mit individueller 8-bit Geschwindikeitssteuerung (0.5% Auflösung)
  • Bis zu 2 Schrittmotoren (unipolar oder bipolar) mit Einzelspule, Doppelspule oder Interleaved Stepping
  • Pull-Down Widerstände sorgen für ausgeschaltet Motoren, während des Einschaltvorganges
  • Praktischer Stromstecker (für 18-26 AWG Kabel)
  • 2 Arduino Reset Taster
  • 2 Separate Pins für eine zusätzliche Stromversorgung der Motoren, falls die Logik von den Motoren entkoppelt werden soll.
  • Kompatibiltät mit vielen Arduino Boards getestet.
  • Viele Bibliotheken und gute Dokumentationen verfügbar.

Dieses Shield kommt als Baussatz mit allen notwendigen Bautteilen. Es sind keine Motoren und Arduino Boards inkludiert.

Downloads für Motor-Shield

Motor Stepper Servo Shield for Arduino Schaltpläne:
Schaltplan des Servo- DC- und Schrittmotor Kontrollers
Schaltplan und PCB im Eagle Format
software for the Motor Stepper Servo Shield for Arduino Arduino Bibliotheken und Beispiele:
Arduino Bibliothek des Servo- DC- und Schrittmotor Kontrollers
