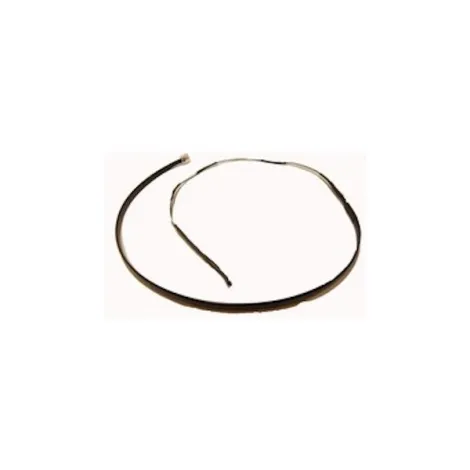

Einfacher Temperatursensor für Lego NXT

Im Gegensatz zu der geschützten Temperatursonde, kann mit diesem Sensor nicht die Temperatur in einer Flüssigkeit gemessen werden. Sie ist einfacher aufgebaut und wird zur Temperaturmessung auf trockenen Oberflächen wie Bechergläsern oder Destillationssäulen mittels Metallbändern angebracht. Dieser Sensor ist optimal für Konstruktionen, bei denen der Roboter auf Temperaturschwankungen auf trockenen Oberflächen reagieren soll.

Mit dieser Sonde kann die Temperatur deutlich schneller abgelesen werden als mit der geschützten Sonde..

Auf dem Foto unten ist eine mit einer Klemmschelle an einem Becher angebrachte, offene Temperatursonde zu sehen, mit der die Temperatur der Flüssigkeit in dem Becher gemessen wird..

Technische Merkmale der offenen Temperatursonde

Die Temperatursonde weist folgende technische Daten auf:

• Messbereich: von -50°C bis +150°C
• Durchschnittliche Messdauer: 25 Sekunden
• Genauigkeit:
  von -50°C bis 0°C : +/-1°C
  von 0°C bis 50°C : +/-0.1°C
  von 50°C bis 100°C : +/- 0.5°C
  von 100°C bis 150°C : +/- 2°C
• Dieser Temperatursensor ist nur mit dem NXT-Reihe kompatibel


Programmierung der Temperatursonde

Die einfache Temperatursonde wird mit NXT-G programmiert

Die einfache Temperatursonde ist mit NXT-G programmierbar. Zum Download des NXT-G Codes für den intelligenten Stein, mit dem die Temperaturmessungen der einfachen Temperatursonde für Lego Mindstorms NXT interpretiert werden können, einfach das nachstehende Bildsymbol anklicken.

Einfach das nachstehende Bildsymbol anklicken zum Download eines NXT-G Quellcodes für den intelligenten Stein, mit dem die Temperaturmessungen der einfachen Temperatursonde interpretiert werden können.

Programmierung der Temperatursonde mit RobotC

Die einfache Temperatursonde für Lego Mindstorms NXT Roboter ist mit RobotC programmierbar. Zum Download der Treiber von Drittanbietern für RobotC, die die Programmierung der Temperatursonde ermöglichen, einfach das nachstehende Link anklicken .

Programmierung der Temperatursonde mit Labview

Die einfache Temperatursonde für ist mit Labview programmierbar. Damit sind die Messungen präziser und stehen in mehreren Maßeinheiten zur Verfügung. Nachstehende Bildsymbol anklicken zum Download des Quellcodes:
