Analogsensor-Bausatz für Lego Mindstorms NXT

MindSensors | A-000000-00351
Analogsensor-Bausatz mit integriertem Schaltkreis PCF8591.
AUSLAUFARTIKEL.
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

Mithilfe dieses Sets können eigene Analogsensoren auf der Basis des PCF8591 gebaut werden, die mit dem Lego Mindstorms NXT Bausatz kommunizieren. Das Set umfasst sämtliche Bestandteile für den Bau von Ein- und Ausgängen mit dem Roboterbausatz Lego Mindstorms NXT auf der Basis des I2C-Protokolls. .

Das Set enthält die integrierte Schaltung PCF8591, mit der ein Analogsensor bzw. spezifische Eingangs-/Ausgangskomponenten aller Art für den Roboter-Bausatz Lego Mindstorms NXT entwickelt werden können.

Zur Verbindung der mitgelieferten Elektronikkomponenten ist ein Lötset erforderlich. Die Verbindung mit dem intelligenten NXT-Stein erfolgt über NXT-Standardkabel und den Bausatz selbst. Der fertig zusammengebaute Analogsensor kann an einen der Sensor-Ports des intelligenten Lego Mindstorms NXT-Steins.

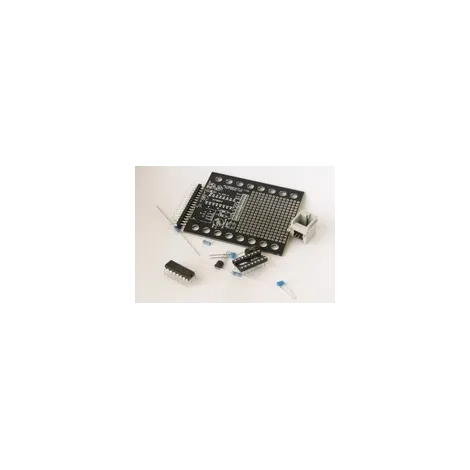

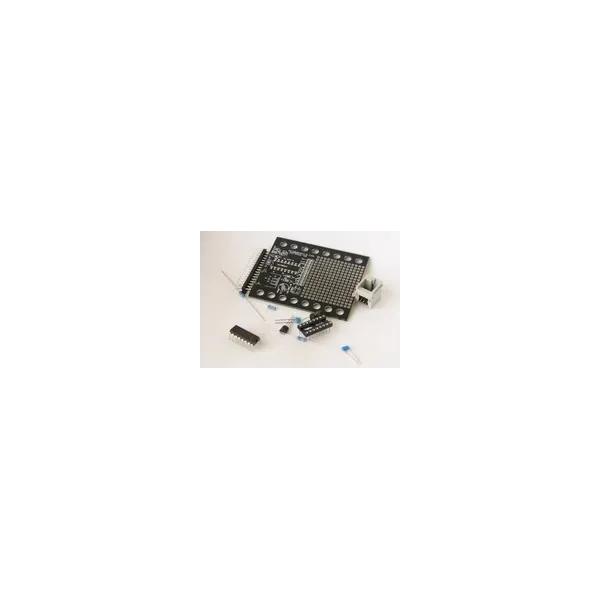

Lieferumfang des Sets

Das Set umfasst:

  • Eine spezifische Leiterplatte
  • Den integrierten Schaltkreis PCF8591
  • Kondensatoren und Widerstände
  • Stiftleisten
  • Steckverbinder für NXT

Der integrierte Schalter PCF8591 wurde für eine Höchstspannung von 2,5 V ausgelegt.

Programmierung des Sets

Dieses Set ist mithilfe von NXT-G programmierbar. Zum Download des Blocks bitte das untenstehende Bildsymbol anklicken:

NXT-G Stein zur Programmierung des PCF8591 Schalters

Bedienungsanleitungen

Siehe Benutzerhandbuch des Sets PCF8591-Nx V1:

Benutzerhandbuch des Sets PCF8591-Nx V1:

PCF8591 - Spezifikationsblatt

Datenblatt

Zollnummer
95030030
Herkunft
US
