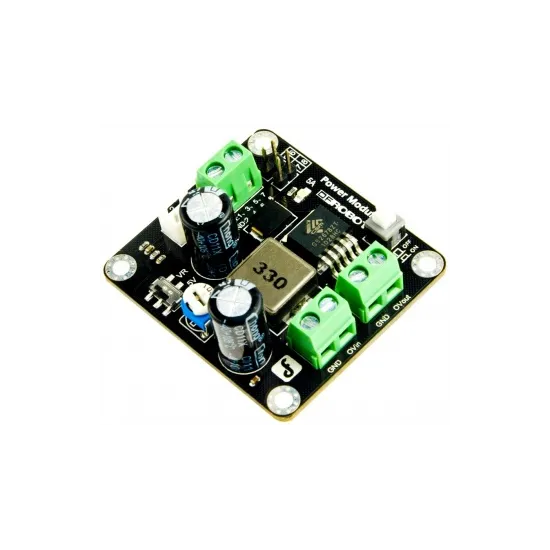

Gleichspannungswandler

Verwendung des Gleichspannungswandlers

Um die Ausgangsspannung zu wählen gibt es einen Schalter. Mit diesem können Sie zwischen einer konstanten 5V Spannung oder eine einstellbaren Spannung hin und herschalten. Wählen Sie die einstellbare Spannung, dann können Sie die Ausgangsspannung über ein Potentiometer regeln.

Verbinden Sie die Kabel Ihrer unregulierten Spannungsquelle mit der Klemme mit der Aufschrift "OVin" und "GND". Danach können Sie das Modul mit dem "ON/OFF" Schalter einschalten. Die Ausgangsspannung kann an drei verschiedenen Steckverbindungen abgegriffen werden, je nachdem welcher Sie gerade für Sie am besten eignet.

Die Eingangspannung kann außerdem auch nochmal bei der "OVout" Klemme abgegriffen werden, was Ihnen helfen soll auch andere Komponen zu verbinden.

Achtung, bei diesem Spannungswandler muss die Ausgangsspannung kleiner sein als die Eingangsspannung!

Technische Details

• Eingangsspannung: zwischen 3.6V und 25V
• Einstellbare Ausgangsspannung: between 3.3V und 25V
• Konstantstromquelle: 5A bei 5V
• Maximale Ausgangsleistung: 25W
• Schaltfrequenz: 350 kHz
• Abmessungen: 46x50x20mm
