  5. Grove Anschluss-Shield für Arduino Mega Board

.

Grove Anschluss-Shield für Arduino Mega Board

Seeed Studio | A-000000-00873
Das Grove Mega Shield ist ein Anschluss-Shield für Arduino Mega und Google Android ADK Boards.
10,90 €
Bruttopreis

Einschließlich 0,01 € für die Ökosteuer

Anzahl 16 Auf Lager
Angebot erstellen

Size Chart
x
Size Chart
Wunschliste

Das Grove Mega Shield ist ein Anschluss-Shield für Arduino Mega, Seeeduino Mega und Google Android ADK Boards. Diese Erweiterungskarte ermöglicht fixe Anschlüsse zwischen Mikrocontroller und Sensoren über die Sockets JST (Grove) 4-Pin (2,0 mm) und 3-Pin (2,54 mm).

Beschreibung des Anschluss-Shields für Arduino Mega Board:

  • Digitale Anschlüsse 0 - 21 und Analoganschlüsse 0 - 15, + PWM
  • 4 UART-Ausgänge
  • 3 I2C-Ausgänge
  • 1 ICSP
  • Stromversorgung 5V, 3,3V, GND, RESET, VIN
  • Kompatibel mit Arduino Mega, Seeeduino Mega und Android ADK.
  • Kompatibel mit sämtlichen Sensoren, die das Anschlusssystem "Grove" (JST 2mm) nutzen, sowie den Sensoren mit Anschlüssen im Abstand von 2,54 mm.



Nutzen Sie die speziell für dieses Shield entwickelten Verbindungskabel (Kabel JST 4-Pin und 3-Pin)



Bitte beachten Sie:

  • Aus Platzgründen sind die digitalen Ausgänge 22 - 53 bei diesem Shield nicht zugänglich
  • Die PWM-Anschlüsse (im Mittelpunkt der Karte) verwenden die Pins D2 - D13 (vermeiden Sie Konflikte zwischen den verschiedenen Ausgängen)

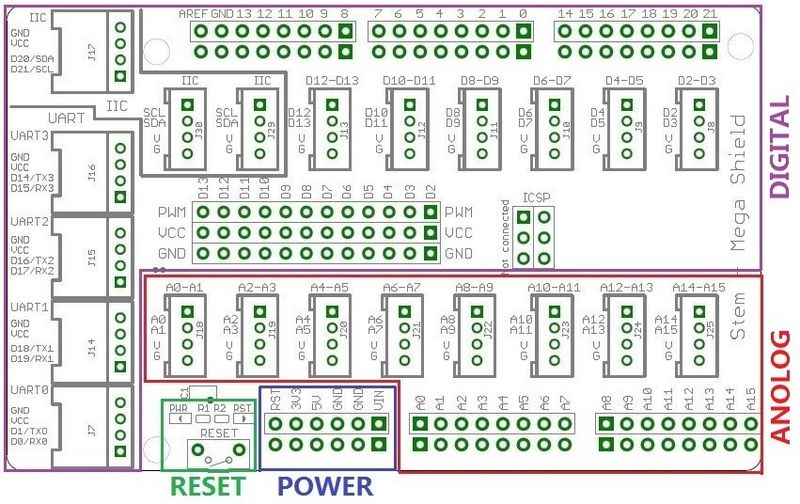

Grundschema des Anschluss-Shields für Arduino Mega Board

Grundschema des Anschluss-Shields für Arduino Mega Board

Klicken Sie auf das nachstehende Bild, um die Eagle-Dateien für das Anschluss-Shield für Arduino Mega Board herunterzuladen.
