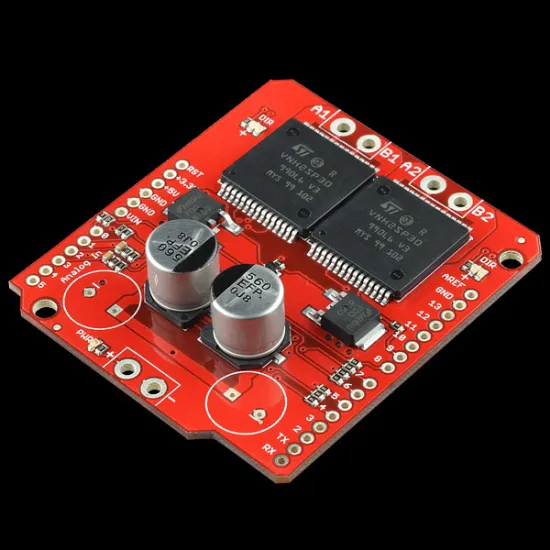

Präsentation des Motorcontroller-Shields Monster Moto

Beim Motorcontroller-Shield Monster Moto wurde die L298 H-Brücke durch eine vollständige VNH2SP30 Brücke ersetzt.

Das Motorcontroller-Shield Monster Moto wurde verbessert und ist nun in der Lage, zwei Gleichstrommotoren zu steuern. Außerdem wurden die VIN-Leitung und der Motorausgang OUT angepasst, um größere Kabel anschließen zu können.

HINWEIS: Beim Einsatz des Motorcontroller-Shields Monster Moto für Projekte, bei denen eine hohe Leistungsaufnahme erforderlich ist, wird empfohlen, einen Wärmeableiter oder Ventilator zu verwenden und die Drähte direkt am Board anzulöten, statt sie mit Schraubklemmen anzuschließen.

Der Basis-Lötbausatz ist nicht im Lieferumfang dieses Produkts enthalten, vergessen Sie also nicht, ihn beim Kauf mitzubestellen.

Das nachstehende Foto zeigt eine Ansicht des Monster Moto Motorcontroller-Shields mit Abmessungen

Abmessungen des Motorcontroller-Shields Monster Moto



Technische Daten des Motorcontroller-Shields Monster Moto

Das Monster Moto Motorcontroller-Shield weist folgende Merkmale auf:

  • Höchstspannung: 16 V
  • Maximale Nennspannung: 30 A
  • Gleichstrom: 14 A
  • Stromdetektion verfügbar für Arduino Analog-Pins
  • Eingangswiderstand der MOSFETs: 19 mOhm (pro Anschluss)
  • Maximale PWM-Frequenz: 20 kHz
  • Abschaltung bei Überhitzung
  • Desaktivierung bei Über- oder Unterspannung



Dokumentation des Motorcontroller-Shields Monster Moto

Die nachstehenden Unterlagen helfen Ihnen dabei, sich im Handumdrehen mit dem Motorcontroller-Shield Monster Moto vertraut zu machen:

Technisches Datenblatt der vollständigen VNH2SP30 Brücke des Motorcontroller-Shields Monster Moto (PDF-Version)

Technisches Datenblatt der vollständigen VNH2SP30 Brücke des Motorcontroller-Shields Monster Moto (PDF-Version)

Diagramme des Motorcontroller-Shields Monster Moto (PDF-Format)

Diagramme des Motorcontroller-Shields Monster Moto (PDF-Format)

Eagle-Dateien des Motorcontroller-Shields Monster Moto (ZIP-Format)

Eagle-Dateien des Motorcontroller-Shields Monster Moto (ZIP-Format)

Codebeispiel für das Motorcontroller-Shield Monster Moto
