Gadgeteer-Modul Hub AP5

GHI Electronics | A-000000-01027

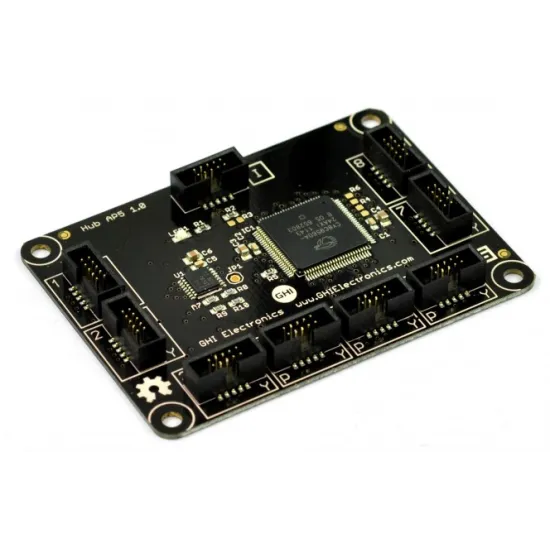

Mit dem Gadgeteer-Erweiterungsmodul Hub AP5 kann das Motherboard um 8 Anschlüsse erweitert werden.
Auslaufmodell
Anzahl

Size Chart
x
Size Chart

Gadgeteer-Modul HUBAP-GM-471: Für mehr Platz auf Ihrem Motherboard

Das Gadgeteer-Modul HUBAP-GM-471 von GHI Electronics verfügt über ein Socket I (Bus I2C) für die Kommunikation mit dem Motherboard. Somit können die 8 übrigen Sockets zum Anschließen weiterer Module verwendet werden.

Gadgeteer-Modul Hub AP5: Vielfalt der Anschlüsse

Mit dem Modul Hub AP 5 verfügen Sie über 8 Anschlüsse, darunter 1 Y-Socket, 2 Y-Sockets A und 5 Y-Sockets P (PWM). Bei diesen 8 Anschlüssen handelt es sich um GPIO-Steckplätze.

Technische Daten des Gadgeteer-Moduls Hub AP5

  • 1 Socket I (I2C)
  • 8 Sockets Y (GPIO), darunter:
    • 1 Y-Socket
    • 2 Y-Sockets A
    • 5 Y-Sockets P (PWM)
  • 1 Gadgeteer-Kabel
  • Abmessungen: 72 x 52,4 x 7 mm
  • Gewicht: 14g
  • Leistungsaufnahme bei 3,3 V: 7mA
  • Leistungsaufnahme bei 5 V: 0mA

Ressourcen für das Gadgeteer-Modul Hub AP5

Über die nachstehenden Links finden Sie Unterlagen, die Ihnen den Einstieg erleichtern:

Schematische Darstellung des Gadgeteer-Moduls Hub AP5

Schematische Darstellung des Gadgeteer-Moduls Hub AP5

Entwickler-Website für das Gadgeteer-Modul Breakout AP5 (Engl.)
