Gadgeteer-Modul Bridge JTAG

GHI Electronics | A-000000-01028

Mit der JTAG-Verbindungsbrücke lässt sich das Motherboard ganz einfach (über das Z-Socket) an ein DaisyLink-Modul (mit JTAG-Pin auf einem der Sockets) anschließen.

Auslaufmodell
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

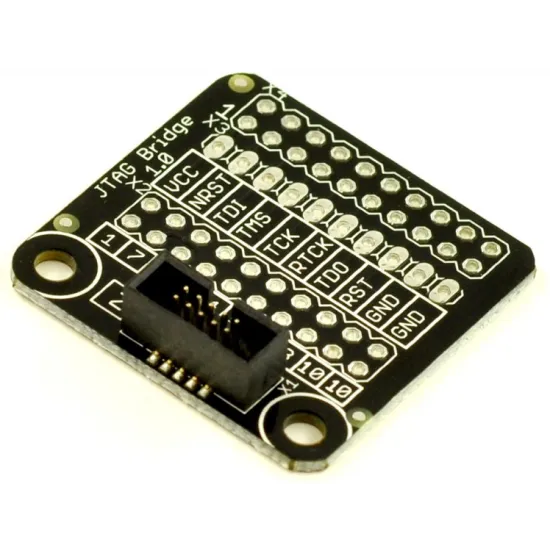

Gadgeteer-Modul Bridge JTAG-GM-466: Einfaches Erstellen einer JTAG-Brücke

Mit dieser JTAG- und SWD-Brücke, die an die JTAG-Pins einiger DaisyLink-Module angeschlossen werden kann, wird es viel einfacher, Ihr Gadgeteer-kompatibles Board mit einem Standard-Header 2x10 0,1’’ zu verbinden.

Hinweis für die Nutzung des Moduls JTAGB-GM-466

Die korrekte Verkabelung der JTAG- oder SWD-Signale zwischen dem Motherboard und dem Zielmodul obliegt dem Benutzer. Abgesehen von der Stromversorgung und der Erde sind die Gadgeteer-Sockets und die JTAG-/SWD-Header nicht unmittelbar verbunden. Deshalb ist es ratsam, in Hinblick auf eine korrekte Verkabelung die schematischen Darstellungen der einzelnen Komponenten aufmerksam zu studieren. Dieses Modul ist primär für erfahrene Anwender konzipiert, die über geeignete Verbindungstools (z. B. J-Link) verfügen.

Technische Daten des Gadgeteer-Moduls Bridge JTAG

  • Abmessungen : 32x32x7mm
  • Gewicht : 5g
  • Leistungsaufnahme bei 3,3 V: keine
  • Leistungsaufnahme bei 5 V: keine
  • JTAG-Header nicht im Lieferumfang enthalten

Ressourcen für das Gadgeteer-Modul Bridge JTAG

Über die nachstehenden Links finden Sie Unterlagen, die Ihnen den Einstieg erleichtern:

Schematische Darstellung des Gadgeteer-Moduls Bridge JTAG

Schematische Darstellung des Gadgeteer-Moduls Bridge JTAG
