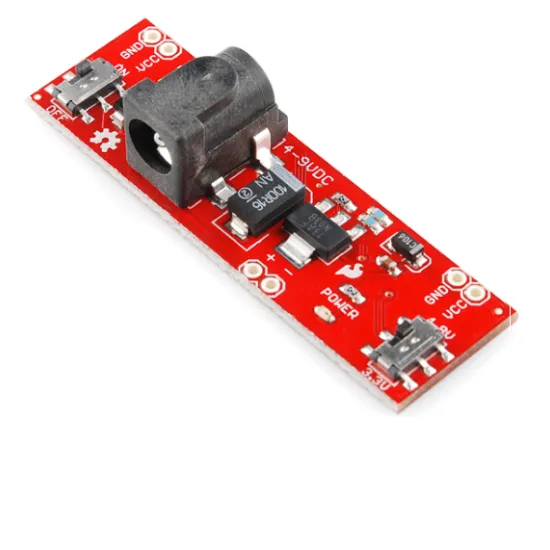

Beschreibung des 3.3V/1.8V-Spannungsreglers

Dieses einfache Versorgungsmodul wurde für Eingangsspannungen zwischen 4 und 9 Volt ausgelegt. Die Ausgangsspannung kann über einen Schalter selbst gewählt werden (3.3V oder 1.8V).

Zum leichteren Einbau auf dem Breadboard wurde der 3.3V/1.8V-Spannungsregler mit Vorbohrungen versehen, an denen die Anschlusspins angebracht werden können. Der Spannungsregler kann entweder über eine Steckbuchse oder über die beiden dafür vorgesehenen +/- Pins versorgt werden.

Die beiden VCC- und GND-Pin-Paare sind im gleichen Abstand angeordnet wie die Breadboards, damit der Spannungsregler problemlos angeschlossen werden kann.

Nachstehend die Abmessungen des 3.3V/1.8V-Spannungsreglers:

Merkmale des 3.3V/1.8V-Spannungsreglers:

• Mögliche Eingangsspannung: 4-9 V
• Ausgangsspannung: 3.3 V bzw. 1.8 V
• Ein-/Ausschalter
• Status-LED
• Schalter zur Wahl der Ausgangsspannung
• Sicherung

Technische Unterlagen für den 3.3V/1.8V-Spannungsregler

Die nachstehenden Unterlagen sind dazu gedacht, Ihnen den Einstieg mit dem 3.3V/1.8V-Spannungsregler zu erleichtern:

Diagramme für den 3.3V/1.8V-Spannungsregler (PDF-Format)

Eagle-Dateien für den 3.3V/1.8V-Spannungsregler (ZIP-Format)
