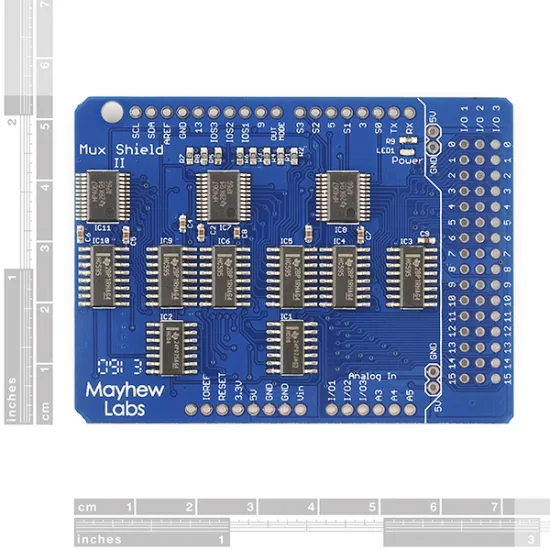

Multiplexer-Shield Mux II

SparkFun | A-000000-00814
Steigern Sie die Kapazitäten Ihres Arduino-Boards mithilfe des Multiplexer-Shields Mux II, das die Anzahl der digitalen und analogen Ein- und Ausgänge deutlich erhöht.
Auslaufmodell
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

Beschreibung des Shields Mux II

Manchmal hat Ihr liebstes Arduino-Board einfach nicht genug digitale und/oder analoge Ein- und Ausgänge für Ihre Projekte. Genau aus diesem Grund wurde das Shield Mux II DEV-11723 entwickelt. Denn mit ihm können Sie Ihr Arduino-Board um 48 digitale und analoge Ein- und Ausgänge erweitern. Dank der ausgeklügelten Anordnung (3 x 16 Reihen auf der Rückseite des Shields) reicht ein einziger großer Verbinder, um direkt auf die Ein- und Ausgänge zuzugreifen. Dieses Shield nutzt eine raffinierte Kombination von Multiplexern, so dass jeder der verfügbaren 48 Stifte einzeln konfiguriert werden kann:

  • Als analoger Eingang
  • Als digitaler Eingang
  • Als digitaler Ausgang

Die komplexe Elektronik tritt jedoch hinter einer benutzerfreundlichen Bibliothek und einer Reihe von Programmbeispielen in den Hintergrund. Achtung: Die Verbinder sind nicht im Lieferumfang enthalten. Sie können Verbinder verwenden wie z. B. die Steckleisten zum Stapeln von Arduino-Shields.

Ressourcen für das Mux II Shield:

Über die nachstehenden Links finden Sie Unterlagen, die Ihnen den Einstieg erleichtern.

Benutzerhandbuch für das Multiplexer-Shield Mux II

Benutzerhandbuch für das Multiplexer-Shield Mux II

Schematische Darstellung des Multiplexer-Shields Mux II

Schematische Darstellung des Multiplexer-Shields Mux II

Produktdatenblatt der analogen Multiplexer (Eingänge)

Produktdatenblatt der analogen Multiplexer (Eingänge)

Produktdatenblatt der Schieberegister (Ausgänge)

Produktdatenblatt der Schieberegister (Ausgänge)

Arduino-Bibliothek für das Multiplexer-Shield Mux II

Arduino-Bibliothek für das Multiplexer-Shield Mux II
