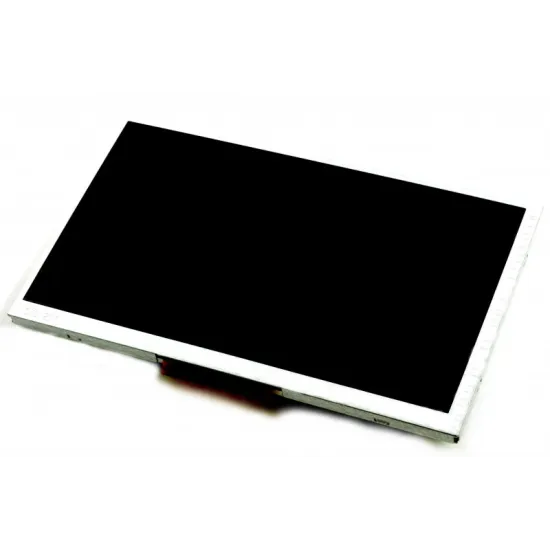

7-Zoll TFT-Bildschirmmodul, kompatibel mit Gadgeteer

7-Zoll TFT-Bildschirmmodul, kompatibel mit Gadgeteer

GHI Electronics | A-000000-01141
Das Gadgeteer-kompatible 7-Zoll TFT-Bildschirmmodul bietet die Möglichkeit, Ihre Kreationen um wenig Geld mit einem großen, nicht taktilen Farbbildschirm auszurüsten.
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

7-Zoll TFT-Bildschirmmodul: Ein LCD-Farbbildschirm für Ihre Kreation

Mit dem 7-Zoll TFT-Display sind Ihre Daten klar und deutlich auf einem großen Farbbildschirm zu sehen. Es handelt sich um einen nicht taktilen 7-Zoll TFT ("Thin Film Transistor")-Bildschirm mit einer Auflösung von 800 x 480 Pixel in RGB ("Full Color").

Achtung: Der Bildschirm ähnelt zwar auf den ersten Blick dem CP7, doch seine Komponenten sind völlig unterschiedlich und der N7-Bildschirm benötigt einen anderen Treiber. Diese beiden Module sind also nicht zu verwechseln.

7-Zoll TFT-Bildschirm DSPN7-GM-470: Anwendungsmöglichkeiten für Gadgeteer

Im Rahmen Ihrer Gadgeteer-Kreationen stellt dieses Modul eine interessante Möglichkeit der Bildaufzeichnung dar, bei der keine taktilen Komponenten erforderlich sind. Es kann sich um einen Steuerbildschirm oder die Datenanzeige beispielsweise für eine Reihe von Sensoren handeln..

Technische Daten des 7-Zoll TFT Bildschirmmoduls DSPN7-GM-470 für Gadgeteer

  • Nicht-taktiler Farbbildschirm, kompatibel mit Gadgeteer
  • Socket: RGB
  • Abmessungen: 164 x 104 x 7 mm
  • Gewicht: 172 g
  • Auflösung: 800 x 480 Pixel
  • Leistungsaufnahme bei 3,3 V: 50 mA
  • Leistungsaufnahme bei 5 V: 700 mA
  • Einschließlich 3 Gadgeteer-Kabeln
  • Entspricht den ROHS-Normen

Ressourcen für das 7-Zoll TFT Bildschirmmodul DSPN7-GM-470 für Gadgeteer

Nachstehend finden Sie Unterlagen für das 7-Zoll TFT-Bildschirmmodul DSPN7-GM-470

Schematische Darstellung für das Gadgeteer-kompatible 7-Zoll TFT-Bildschirmmodul (Engl.)

Schematische Darstellung für das Gadgeteer-kompatible 7-Zoll TFT-Bildschirmmodul (Engl.)

Abmessungen des Gadgeteer-kompatiblen 7-Zoll TFT-Bildschirmmoduls (Engl.)

Abmessungen des Gadgeteer-kompatiblen 7-Zoll TFT-Bildschirmmoduls (Engl.)

3D PDF-Datei für das Gadgeteer-kompatible 7-Zoll TFT-Bildschirmmodul (Engl.)

3D PDF-Datei für das Gadgeteer-kompatible 7-Zoll TFT-Bildschirmmodul (Engl.)
