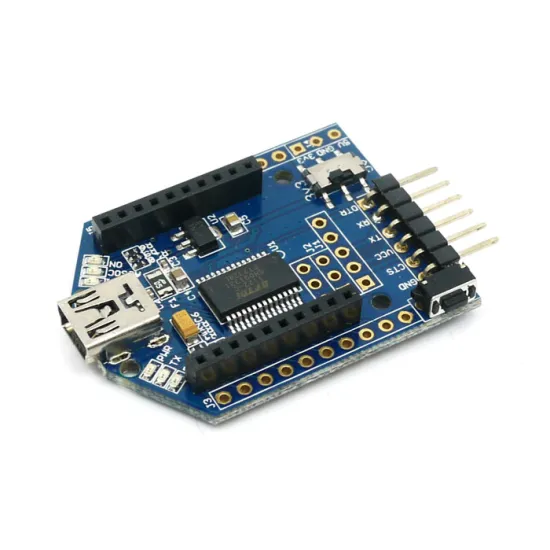

Adapter UartSBee V4

Adapter UartSBee V4

Seeed Studio | A-000000-01383
Das Adaptermodul UartSBee V4 ist ein äußerst kompakter USB-RS232 FTDI-Adapter mit Bee-Unterstützung. Mit seiner Hilfe können Sie Ihre Anwendungen auf Arduino, Seeeduino oder jedem anderen kompatiblen Board programmieren und ansteuern.
20,50 €
15,38 € Sparen Sie 25%
Bruttopreis

Einschließlich 0,01 € für die Ökosteuer (nicht durch den Rabatt beeinflusst)

Anzahl 3 Auf Lager
Angebot erstellen

Size Chart
x
Size Chart

Adapter UartSBee V4: Programmierung, Kommunikation, Anschluss

Bei dem Adapter UartSBee V4 handelt es sich zunächst einmal um einen USB-zu-seriell-Adapter. Mit seinem integrierten FT232-Schaltkreis ermöglicht er die Programmierung von Boards vom Typ Arduino, Seeduino oder kompatiblen Modellen, sowie die Kommunikation mit TTL- und CMOS-Geräten.

Der Adapter UartSBee V4 INT110B2P verfügt über 20-Pin-Sockets mit 2 mm, die mit Bee-Modulen kompatibel sind. So können Sie Module wie XBee, WiFi Bee, Bluetooth Bee usw. verwenden, um eine drahtlose Verbindung mit Ihrem Arduino-Board oder Computer herzustellen.

Die neueste Version des UartSBee-Adapters

Als Nachfolger des UartSBee-Moduls V3.1 zeichnet sich die V4 durch folgende Verbesserungen aus:



  • Zusätzlicher FT232RL-Anschlusspin
  • Zusätzliche Polyswitch-Sicherung USB 5 V (PPTC)
  • Änderung bei der Reset-Taste für Bee-Module, die jetzt im rechten Winkel steht

Diagramm des Adaptermoduls UartSBee V4 INT110B2P

Technische Daten des Adaptermoduls UartSBee V4

  • Mikroprozessor FT232RL
  • USB-Anschluss
  • Adapter-Socket: XBee-kompatibel (Female-Anschlusspins 2 mm)
  • Schnittstelle: Mini-B USB (Pin von 2,54 mm)
  • Stromversorgung: 5 VCC über USB
  • Ausgangsspannung: 3,3 oder 5 VCC (wandelbar)
  • Serielle Schnittstelle zu USB 2.0
  • LED-Anzeige für UART- und BEE-Betrieb
  • Bit-Banging-Modus möglich (8 serielle oder SPI-Ein- und Ausgänge)
  • Reset-Taste für die Bee-Module
  • Abmessungen: 50 x 32 x 10 mm
  • Entspricht den ROHS-Normen



Ressourcen für den UartSBee-Adapter V4

Weitere Erläuterungen zum UartSBee-Adapter INT110B2P finden Sie unter:

Wiki-Seite zum Adapter UartSBee V4 INT110B2P

Wiki-Seite zum Adapter UartSBee V4 INT110B2P
