USB-UART Adapter 5V/3V3

USB-UART Adapter 5V/3V3

Seeed Studio | A-000000-01389
Um die Kommunikation zwischen dem USB-Port Ihres Computers und Ihrem Arduino-Board herzustellen, Daten zwischen diesen beiden Elementen zu übertragen und sogar Code herunterzuladen, benötigen Sie einen SB-UART Adapter 5V/3V3.
9,35 €
Bruttopreis

Einschließlich 0,01 € für die Ökosteuer

Anzahl Dieses Produkt ist zur Zeit nicht auf Lager, bitte kontaktieren Sie uns für genaue Lieferzeiten.
Angebot erstellen

Size Chart
x
Size Chart

USB-UART Adapter 5V/3V3: Funktionsprinzip

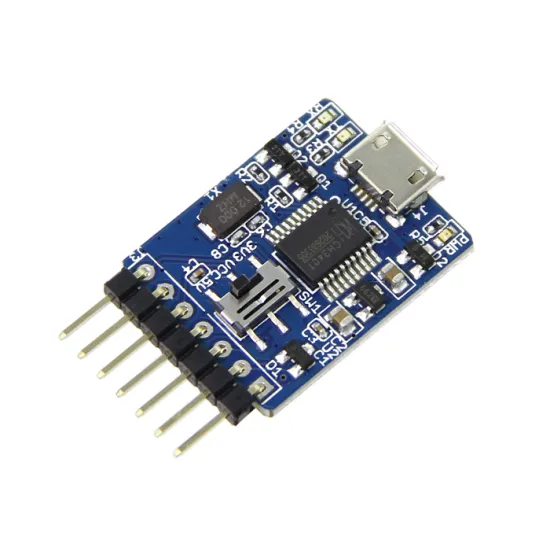

Der USB-UART Adapter ist mit einem CH340-Chip ausgestattet, der auf Ihrem PC wie ein serielles Peripheriegerät aufscheint. Damit kann eine serielle Verbindung zwischen dem Computer und Ihrem Mikrocontroller-Board mit UART aufgebaut werden.

Dieser Adapter wurde entwickelt, um die logische Spannung (3,3 oder 5V) mithilfe eines einfachen Schalters zu modulieren. Er funktioniert mit einer 5V-Stromversorgung per USB.

Kompatibilität des USB-UART Adapters 5V/3V3

Ganz gleich, ob Sie auf Windows, Mac oder Linux arbeiten, dank Ihres Adapters können Sie problemlos mit Ihrem Arduino-Mikrocontroller oder Ähnlichem kommunizieren. In manchen Fällen muss der geeignete Adapter installiert werden (Download-Link am Ende dieses Artikels).

Technische Daten des USB-UART Adapters 5V/3V3

  • Stromversorgung: 5 V via USB
  • Leistungsaufnahme: max. 10 mA
  • Serielle Spannung: 3,3 oder 5 VCC (Auswahl per Schalter)
  • Geschwindigkeit: 2400 bis 115200 bps
  • LEDs für die Statusanzeige
  • Abmessungen: 36 x 21 x 8 mm
  • Kompatible Systeme: Windows, Linux, Mac



Ressourcen für den USB-UART Adapter 5V/3V3

Damit Sie mit der Suche nach Unterlagen keine Zeit verlieren, bieten wir Ihnen nachstehend einige erklärende Links:

Wiki-Seite des Adapters (Engl.)

Eagle-Dateien des USB-UART Adapters 5V/3V3 (Engl.)

Eagle-Dateien des USB-UART Adapters 5V/3V3 (Engl.)

Anleitung für den Chip CH340 des USB-UART Adapters 5V/3V3 (Engl.)

Anleitung für den Chip CH340 des USB-UART Adapters 5V/3V3 (Engl.)

Montageplan des USB-UART Adapters 5V/3V3 (Engl.)

Montageplan des USB-UART Adapters 5V/3V3 (Engl.)

Und hier bei Bedarf die Links zum Download der Treiber:

Treiber für Windows des USB-UART Adapters 5V/3V3

Treiber für Mac des USB-UART Adapters 5V/3V3
