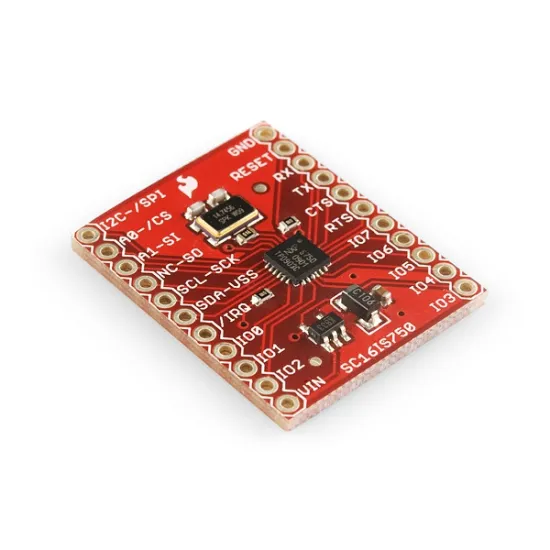

Breakout Board für SC16IS750 I2C/SPI-UART

SparkFun | A-000000-01584
Das mit dem vielgerühmten Schaltkreis SC16IS750 ausgestattete Board BOB-09981 kann ein I2C- oder SPI-Signal in ein ein leistungsstarkes, serielles UART-Signal umwandeln.
Produkt am Ende der Lebensdauer
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

Mit dem Breakout Board SC16IS750 I2C/SPI-UART halten Sie Ihre UART-Schnittstelle frei!

Das Breakout Board für SC16IS750 ist, wie der Name schon besagt, mit einem gleichnamigen Schaltkreis ausgerüstet. Dieser wird eingesetzt, um ein I2C/SPI-Signal in ein serielles UART-Signal zu konvertieren.

Was spricht dafür, eher die Kommunikation über Ihre SPI/I2C Schnittstelle einzusetzen als das UART Ihres Arduino-Boards?

Zunächst wird die UART-Schnittstelle Ihres Arduino-Boards für den Anschluss anderer Module frei gehalten.
Außerdem beschleunigt der Einsatz einer SPI- oder I2C-Schnittstelle für die Kommunikation mit Arduino-Modulen, die normalerweise für ein UART-Protokoll vorgesehen sind, die Datenübertragung.

Kurz, Sie sparen Zeit und Platz!

Technische Zeichnung des Breakout Board für SC16IS750 I2C/SPI-UART

Ihr Breakout Board für SC16IS750 I2C/SPI-to-UART IC wird über den VIN-Pin mit Spannung versorgt: Der Strom fließt über einen 3,3 V Regulator LDO (Low-Dropout), der die Ausgangsspannung reguliert, selbst wenn diese sehr nahe an der Eingangsspannung liegt. Außerdem unterstützt das Breakout Board 5 V und ist dadurch kompatibel mit einer großen Zahl an Mikrocontrollern.

Eine neue Version des Breakout Boards für SC16IS750 I2C/SPI-to-UART

Dieses Breakout Board ist nichts anderes als eine neue Version eines Produkts mit ähnlichen Funktionen, das ebenfalls mit dem Schaltkreis SC16IS750 ausgestattet ist.

Allerdings besitzt diese ältere Version einen 12,288 MHz Quarzoszillator, gegenüber 14,7456 MHz bei der vorliegenden Version. Dadurch konnte die Bandbreite der Übertragungsraten erhöht werden (von 9600 bis 921600 Baud).

Technische Daten des Breakout Boards für SC16IS750 I2C/SPI-to-UART

  • Anzahl der Pins: 2 x 11
  • Entspricht den ROHS-Normen
  • Abmessungen: 27,9 x 22,9 mm
  • Kompatibel mit 3,3 oder 5 V Mikrocontrollern



Ressourcen für das Breakout Board für SC16IS750 I2C/SPI-UART

Hier finden Sie alle nützlichen Links, um Ihr Breakout Boards für SC16IS750 I2C/SPI-to-UART umgehend in Ihr Elektronikprojekt einzubauen!

Benutzerhandbuch für SC16IS750

Technische Zeichnung des Breakout Board für SC16IS750 I2C/SPI-UART

WiFly Library (En.)
