E-Paper-Shield für Arduino

Seeed Studio | A-000000-01612
Möchten Sie den Lesekomfort der E-Paper-Technologie selbst ausprobieren? Das E-Paper-Shield wird direkt an Ihr Arduino angeschlossen und stellt den Funktionsumfang eines kleinen E-Paper-Displays (nicht im Lieferumfang enthalten) bereit.
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

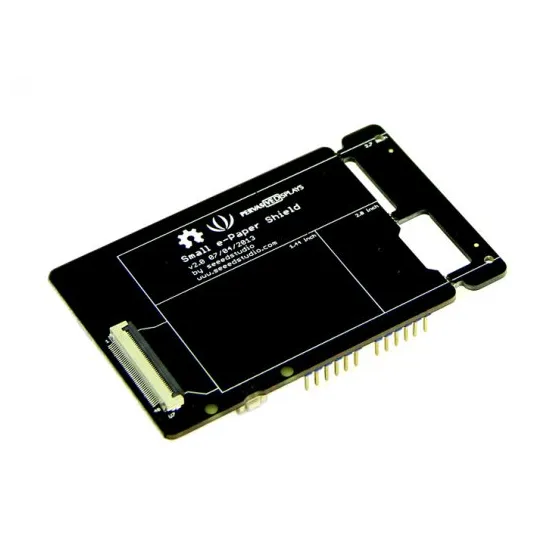

E-Paper-Shield für Arduino von SeeedStudio: Neues Lesekonzept

Das von Seeed Studio entwickelte E-Paper-Shield für Arduino verfügt über die notwendige Oberfläche, um 3 verschiedene Bildschirmgrößen auf der Basis elektronischer Tinte zu bauen.

So können EPDs (Electronic Paper Displays) mit den Abmessungen 1,44’’ (36,58 mm), 2’’ (50,8 mm) und 2,7’’ (68,58 mm) verwendet werden, die einfach an den seitlich vorgesehenen Steckern des E-Paper-Shields angeschlossen werden.

Achtung, die von diesem Shield unterstützten E-Paper-Displays sind nicht im Lieferumfang des Produkts enthalten und müssen separat bestellt werden.

Die E-Paper-Technologie ermöglicht die Anzeige auf einem flexiblen, elektronisch änderbaren Display. Sie bietet einen hohen Lesekomfort und ist überaus sparsam, da das Display Licht reflektiert, also nichtleuchtend ist - man spricht von reflektiven Displays.

Mit dem E-Paper-Shield von Seeed Studio können über 170 Sprachen gelesen werden. Dieses Shield verfügt außerdem über einen Anschluss für MicroSD-Karten (nicht im Lieferumfang enthalten) zum Speichern von Bildern.

Shield von SeeedStudio: Ihre Projekte mit elektronischem Papier auf Arduino-Basis

Das Shield SLD00200P von SeeedStudio ist vollständig kompatibel mit Arduino (Uno, Leonardo, Mega) und unterstützt Ihre ersten Prototypen für eigene E-Paper-Projekte auf Arduino-Basis.

Mit dem E-Paper-Shield für Arduino können alle Elektronikprojekte umgesetzt werden, die eine leichte, angenehme Anzeige erfordern. Das Shield für E-Paper-Display kann für die Anzeige von Text, Grafiken oder Bildern programmiert werden.

Shield e-paper für Arduino - Text, Grafiken und Bildern

In den nachstehenden Ressourcen sind 3 Programmierbeispiele zu finden.

Technische Daten des E-Paper-Shields von SeeedStudio

  • Betriebsspannung: 3,3 - 5,5 VCC
  • Betriebsstrom (reflektives Display): 40 mA
  • Schnittstelle: SPI
  • Gewicht: 44 g



Ressourcen für das E-Paper-Shield von SeeedStudio

Nachstehend weitere nützliche Informationen für den Einsatz des E-Paper-Shields von SeeedStudio.

Wiki-Seite von SeeedStudio - E-Paper-Shield für Arduino

Wiki-Seite von SeeedStudio - E-Paper-Shield für Arduino

GitHub von SeeedStudio - E-Paper-Shield für Arduino

GitHub von SeeedStudio - E-Paper-Shield für Arduino
