9 Freiheitsgrade Block für Intel® Edison

9 Freiheitsgrade Block für Intel® Edison

SparkFun | A-000000-01656
Soll Ihr Intel® Edison als Navigationswerkzeug in Ihre IoT-Kreation integriert werden? SparkFun Block für Intel® Edison – 9 Freiheitsgrade ist die ideale Erweiterungskarte für Sie! AUSLAUFARTIKEL.
Auslaufmodell
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

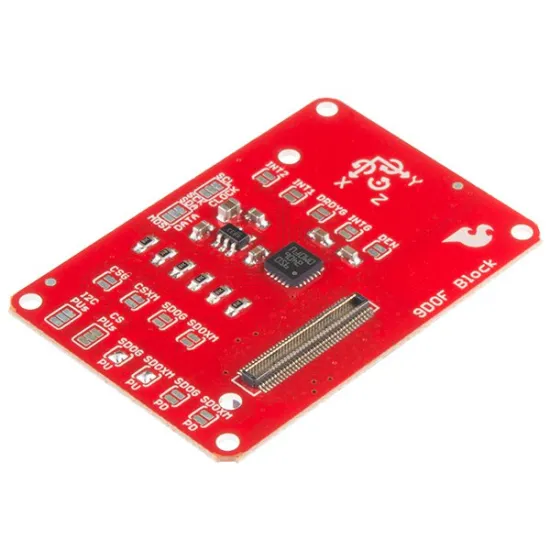

Verwandeln Sie Ihr Intel® Edison mit dem SparkFun Block 9 DOF in eine Inertialeinheit!

Der SparkFun Block 9 DOF funktioniert ähnlich wie ein Shield für Ihr Intel® Edison. Damit kann das Intel® Edison Navigationsdaten (Rollen, Nicken, Geschwindigkeit usw.) verwalten und speichern. Einfach die Plattform an den 70-Pin-Steckverbinder des Blocks anschließen - fertig.

Der SparkFun Block 9 DOF für Intel® Edison nutzt die Inertialeinheit (IMU) LSM9DS0 und umfasst:

  • 1 3-Achsen-Beschleunigungssensor
  • 1 3-Achsen-Gyroskopmodul
  • 3-Achsen-Magnetometer
  • D.h. 9 Freiheitsgrade, wie der Name bereits sagt!



Standardmäßig kommuniziert der Block mit Ihrem Intel® Edison über den I2C-Bus (Standardmodus 100 kHz, schneller Modus 400 kHz), kann jedoch auch rekonfiguriert werden, um den SPI-Bus zu nutzen (nur im Standardmodus verfügbar).

Jedes im IMU LSM9DS0 enthaltene Messinstrument verfügt über eine breite Palette von Messwerten:

  • Beschleunigungssensor: ± 2, 4, 6, 8 oder 16 g
  • Gyroskop: ± 245, 500 und 2000 °/s
  • Magnetsensor: ± 2, 4, 8 oder 12 Gauss



SparkFun 9 DOF Block für Intel® Edison: Ein neues Funktionsspektrum für Ihr Intel® Edison

Nach der Einführung des Intel® Edison Boards im Herbst 2014 hatte SparkFun die brillante Idee, eine Reihe von Blöcken zu entwickeln, um bestimmte spezialisierte Anwendungen mit Intel® Edison zu erstellen, neue Daten zu verwalten oder ganz einfach die benötigte Energie bereitzustellen.

Es existieren insgesamt 5 verschiedene Kategorien von Blöcken: Stromversorgung, Kommunikation, Eingang, Ausgang und Sonderfunktionen.

Der Block SparkFun 9 DOF für Intel® Edison ist ein "Eingangs"-Block, da er Informationen für die Intel® Edison Plattform bereitstellt.

Es handelt sich hier um Daten zur Bewegung eines Gegenstands. Ein solcher Erweiterungsblock bietet die Möglichkeit, einen mobilen Roboter zu bauen, der für das Internet der Dinge ausgelegt ist.

Mithilfe des SparkFun 9 DOF Blocks können Daten zur Fortbewegung, Geschwindigkeit und Richtung Ihrer mobilen Roboterplattform auf Basis von Intel® Edison gesammelt werden, steuerbar über Bluetooth oder WiFi.

Technische Zeichnung des SparkFun Blocks 9 DOF

Technische Daten des Blocks 9 DOF für Intel® Edison

  • IMU LSM9DS0 9 Degrees of Freedom
  • 1 3-Achsen-Beschleunigungssensor: ± 2, 4, 6, 8 oder 16 g
  • 1 3-Achsen-Gyroskopmodul: ± 245, 500 und 2000 °/s
  • 3-Achsen-Magnetometer: ± 2, 4, 8 oder 12 Gauss
  • I2C-Schnittstelle: 100 bzw. 400 kHz
  • SPI-Schnittstelle



Ressourcen für den SparkFun 9 DOF Block für Intel® Edison

Anhand der zur Verfügung stehenden, umfassenden technischen Unterlagen können Sie die Möglichkeiten des Blocks SparkFun IMU LSM9DS0 und des Intel® Edison Boards weiter ausloten.

GitHub für den SparkFun Block 9 DOF (Eng.)

Präsentation des Intel® Edison

Präsentation des Intel® Edison (Engl.)

Tutorials für das Intel® Edison (Engl.)

Einstieg mit dem Intel® Edison (Engl.)

Software-Download (Engl.)

Intel® Edison Website (Engl.)

Präsentation der SparkFun Blöcke

Eagle-Dateien - SparkFun Block 9 DOF (Eng.)

Eagle-Dateien - SparkFun Block 9 DOF (Eng.)
