SparkFun Block für Intel® Edison – PWM

PWM Block für Intel® Edison

SparkFun | A-000000-01657

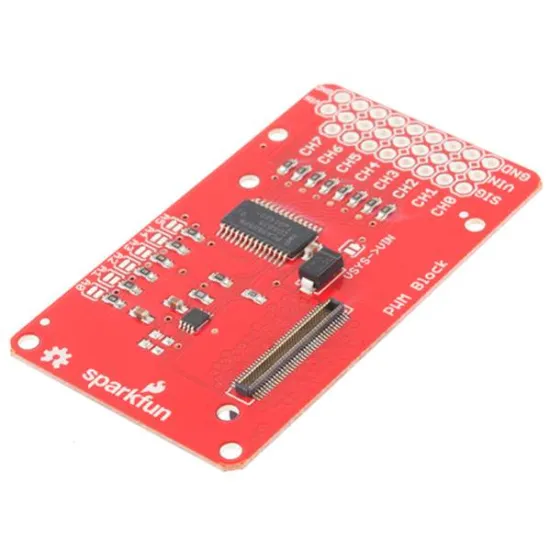

Der SparkFun PWM Block für Intel® Edison ist eine Erweiterungskarte aus dem Hause SparkFun, mit der Ihre Computerplattform 8 zusätzliche PWM-Kanäle für verschiedene Einsatzzwecke erhält, speziell zur Steuerung von Servomotoren!
Produkt am Ende der Lebensdauer
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

SparkFun Block für Intel® Edison: 8 PWM-Kanäle zusätzlich

Das Intel® Edison Board besitzt 4 Pins (als Teil des 70 Pin I/O-Connectors), die für ein PWM-Signal ausgelegt sind. Mit dem SparkFun Block für Intel® Edison können 8 weitere PWM-Kanäle mit je 12 Bit hinzugefügt werden, indem der stapelbare Block einfach auf dem Intel® Edison Board angesteckt wird.

Der SparkFun PWM-Block für Intel® Edison kommuniziert mit Ihrem Board über den I2C-Bus und stellt 8 zusätzliche PWM-Ausgänge bereit, die im Rahmen von Standardanwendungen mit diesem Signaltyp verwendet werden können. Dieser Block kann auch zur Steuerung von LEDs bis 25 mA eingesetzt werden.

Konkret versetzt der SparkFun PWM-Block Ihr Intel® Edison in die Lage, die Steuerung von 8 Standardservomotoren zu übernehmen. Der PWM-Block ist mit einem PCA9685 Schaltkreis mit einer 50 Hz Taktfrequenz ausgestattet. Er kann auch eine unabhängige Stromversorgung für alle Servos bereitstellen, die eine höhere Stromversorgung benötigen, als das Intel® Edison zu liefern imstande ist. Der PWM-Block umfasst 8 Anschlüsse, die mit allen Standard-Ausgangsbelegungen von Freizeit-Servomotoren kompatibel sind.

Es können bis zu 32 Blöcke gestapelt werden. Dabei werden die 6 Lötbrücken auf jedem der Blöcke verwendet.

Nutzen Sie alle Möglichkeiten Ihres Intel® Edison mithilfe der SparkFun Erweiterungskarten

Das Intel® Edison Board ist eine extrem kompakte Karte, die eine breite Palette an Möglichkeiten bietet. Um dieses minimalistische Format optimal zu nutzen und die Vorzüge des Intel® Edison Boards auszuschöpfen, hat SparkFun eine neue Palette von stapelbaren Boards entwickelt, sog. Blöcke. Sie verfügen jeweils über besondere Voraussetzungen für die Entwicklung Ihrer Anwendungen und Prototypen im Bereich des Internets der Dinge.

So können mit dem SparkFun PWM-Block für Intel® Edison im Handumdrehen 8 Servomotoren (oder mehr) gesteuert werden, um eine eigene, vernetzte Robotikplattform zu bauen. Kurz, ein echter IoT-Roboter, gesteuert über das Intel® Edison und bedienbar mithilfe des Smartphones oder Computers.

Technische Daten des SparkFun PWM-Blocks

  • Kommunikationsschnittstelle: I2C-Bus
  • Erweiterungskarte mit Schaltkreis PCA9685
  • Unabhängiger 50 Hz-Takt
  • 8 PWM 12 Bit Ausgangskanäle



Ressourcen für den SparkFun PWM-Block

Wir haben hier komplette Unterlagen zusammengestellt, um Anwendern den Einstieg mit dem SparkFun Block DEV-13042 zu erleichtern:

Grundschema des SparkFun Blocks für Intel® Edison – PWM (Engl.)

Grundschema des SparkFun Blocks für Intel® Edison – PWM (Engl.)

EAGLE-Dateien des SparkFun Blocks für Intel® Edison – PWM (Engl.)

EAGLE-Dateien des SparkFun Blocks für Intel® Edison – PWM (Engl.)

GitHub repository des SparkFun Blocks für Intel® Edison – PWM (Engl.)

GitHub repository des SparkFun Blocks für Intel® Edison – PWM (Engl.)
