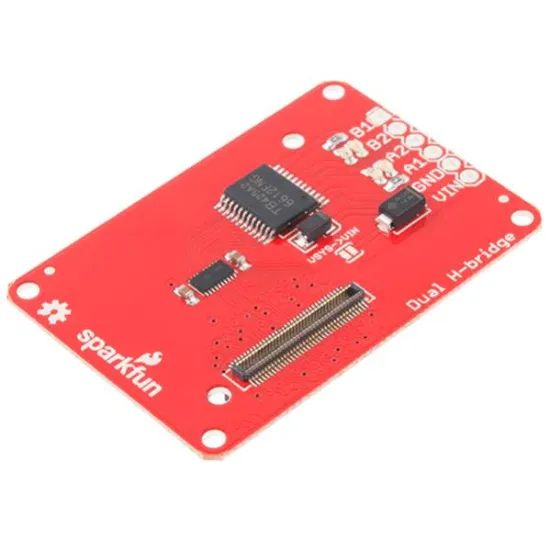

SparkFun Block für Intel® Edison – Dual H-Bridge

Dual H-Bridge Block für Intel® Edison

SparkFun | A-000000-01658
Roboterfans, Freunde der integrierten Elektronik und des Internets der Dinge, aufgepasst: Der SparkFun Block für Intel® Edison mit doppelter H-Brücke ist wie geschaffen für Sie! Damit können zwei CC-Bürstenmotoren mit einem Leistungsspektrum von je 1 A gesteuert werden.
Auslaufmodell
Anzahl
Angebotsanfrage

Size Chart
x
Size Chart

SparkFun Blöcke für Intel® Edison: Das Potenzial Ihrer Intel-Plattform voll ausschöpfen

Das Intel® Edison Board ist eine sehr umfassende, leistungsfähige Miniplattform, mit der alle Ihre Erfindungen im Bereich des Internets der Dinge noch effizienter als mit einer Arduino- oder Raspberry Pi-Plattform realisiert werden können. Das Intel® Edison ist extrem kompakt und verfügt über einen Dual Core-Prozessor sowie ein WiFi- und ein Bluetooth LE-Modul, aber auch einen 70-Pin-Steckverbinder, einschließlich 40 GPIO-Pins mit UART, I2C, PWM usw.

Damit Sie alle Möglichkeiten dieses Boards voll nutzen können, hat SparkFun eine Reihe von Einheiten entwickelt, die auf Ihrem Intel® Edison wie Shields auf einem Arduino gestapelt werden können. Dazu dient der 70-Pin-Connector. Mit diesen Blöcken bleiben die Vorteile der kompakten Bauweise Ihres Intel® Edison erhalten. Gleichzeitig weisen sie verschiedenste Besonderheiten auf: So kann einer dieser Blöcke Ihr Intel® Edison Board mit Strom versorgen, ein weiterer stellt zusätzliche PWM-Kanäle bereit oder liefert präzise Navigationsdaten mithilfe einer in den Block eingebauten Inertialeinheit. Kurz, Sie verfügen über eine komplette Werkzeugpalette, um die Möglichkeiten Ihres Intel® Edison zu nutzen und zu erweitern!

SparkFun Block für Intel® Edison – Dual H-Bridge: Steuerung von 2 Gleichstrommotoren

Mithilfe des SparkFun Blocks Dual H-Bridge für Intel® Edison können an den Mikrocontroller zwei CC-Bürstenmotoren angeschlossen werden. Der Spannungsbereich reicht von 2,7 bis 15 V, die Stromstärke beträgt bis zu 1 A pro Motor. Diese beiden Motoren werden über eine externe Stromquelle versorgt, die an die Vin- und GND-Pins des Blocks angeschlossen wird.

Die Isolierung des SparkFun Blocks mit doppelter H-Brücke vom Intel® Edison Board erfolgt über einen Logikwandler.

Technische Daten des SparkFun Blocks mit doppelter H-Brücke

  • SparkFun Block für Intel® Edison
  • Isolierung über Logikwandler
  • Eingangsspannung: 2,7-15 V
  • Eingangsleistung: 1 A pro Motor
  • Simultane Verwaltung von 2 DC-Bürsenmotoren



Ressourcen für den SparkFun Block mit doppelter H-Brücke

Nachstehend alle verfügbaren Ressourcen für den SparkFun Block DEV-13043 und das Intel® Edison Board:

Grundschema des SparkFun Blocks für Intel® Edison – Dual H-Bridge (Engl.)

Grundschema des SparkFun Blocks für Intel® Edison – Dual H-Bridge (Engl.)

Eagle-Dateien des SparkFun Blocks für Intel® Edison – Dual H-Bridge (Engl.)

Eagle-Dateien des SparkFun Blocks für Intel® Edison – Dual H-Bridge (Engl.)

GitHub repository des SparkFun Blocks für Intel® Edison – Dual H-Bridge (Engl.)

GitHub repository des SparkFun Blocks für Intel® Edison – Dual H-Bridge (Engl.)
