SparkFun | A-000000-01668
Kennen Sie schon die erstaunlichen Möglichkeiten des Intel® Edison Boards? SparkFun bietet Ihnen eine neue Art, sie zu nutzen: Mit diesem Set aus 4 Blöcken für den Anschluss Ihres Boards.
Auslaufmodell
Anzahl

Size Chart
x
Size Chart

SparkFun Interface Pack für Intel® Edison: Nutzen Sie die Besonderheiten Ihres Intel® Edison!

Der Mikrocontroller Intel® Edison stellt eine ideale Computerplattform zur Durchführung von IoT-Projekten dar und macht damit Elektronikboards wie Arduino oder Raspberry Pi im Bereich des Internets der Dinge Konkurrenz. Es ist mit einem WiFi-Modul und einem Bluetooth Low Energy-Modul ausgestattet, lässt sich aber dennoch aufgrund seiner sehr kompakten Bauweise problemlos in kleine, vernetzte Gegenstände oder Haustechnik-Projekte kleiner Bauart einbauen.

Um diese Kompaktheit weitgehend aufrecht zu erhalten und Ihnen gleichzeitig die Möglichkeit zu bieten, den Funktionsumfang Ihres Intel® Edison zu nutzen und auszubauen, hat SparkFun eine sehr umfangreiche Palette von "Blöcken" entwickelt, d.h. Erweiterungskarten für Intel® Edison, die sich wie Shields stapeln lassen. Jeder dieser Blöcke ist einer bestimmten Funktion zugeordnet: Stromversorgung, Kommunikation, Ausgangs- oder Eingangssignal - in jeder dieser Kategorien finden sich mehrere SparkFun-Blöcke.

SparkFun Interface Pack für Intel® Edison: 4 Kommunikationsarten

Das SparkFun Interface Pack für Intel® Edison wurde speziell für all jene konzipiert, die die Anschlussmöglichkeiten des 70-Pin-Connectors des Intel® Edison Boards mit verschiedenen Peripheriegeräten oder Modulen nutzen möchten.

Mit dem Interface Pack für Intel® Edison verfügen Sie über:

  • 1 SparkFun I2C-Block für die Einrichtung einer I2C-Kommunikation mit jedem Sensor oder Device, der auf dieser Art von Kommunikation basiert. Er kann außerdem eine 3,3 V-Stromversorgung bereitstellen, indem er die Ausgangsspannung von 1,8 V der GPIO-Pins des Intel® Edison verstärkt.
  • 1 SparkFun PWM-Block, um zusätzlich zu den bereits vorgesehenen 4 GPIO PWM-Pins des Intel® Edison 8 weitere PWM-Kanäle mit einer Auflösung von 12 Bit bereitzustellen. Ein sehr nützlicher Block zur Steuerung von LEDs und Servomotoren.
  • 1 SparkFun ADC-Block, mit dem das Intel® Edison über einen Analog-Digital-Wandler zur Interpretation der analogen Ausgangssignale verschiedener Sensoren und anderer Devices verfügt. Er kommuniziert mit dem Intel® Edison über den Kommunikationsbus I2C.
  • 1 SparkFun Dual H-Bridge Block, mit dem das Intel® Edison zwei DC-Bürstenmotoren verwalten kann, die über eine externe Stromquelle mit Anschluss an den Vinund GND-Pins des Blocks (bis 1 A pro Motor, max. Ausgangsspannung: 15 V) versorgt werden.



Das anschließende Video präsentiert das SparkFun Interface Pack für Intel® Edison (en) :

Technische Daten des SparkFun Interface Packs für Intel® Edison

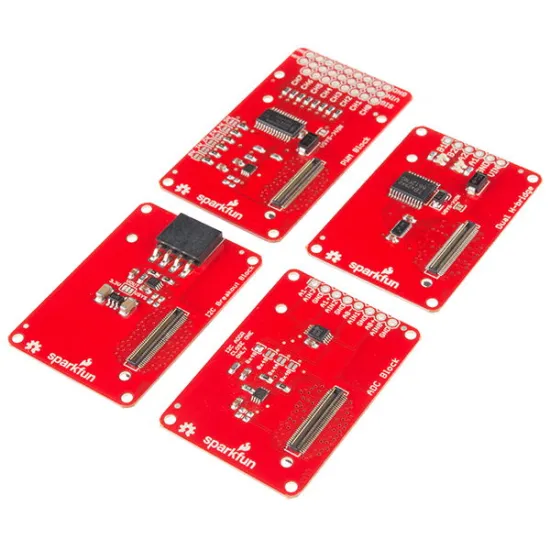

Das SparkFun Interface Pack für Intel® Edison umfasst:

  • 1 I2C-Block
  • 1 PWM-Block
  • 1 ADC-Block
  • 1 Dual H-Bridge-Block



Ressourcen für das SparkFun Interface Pack

Nachstehend finden Sie eine umfassende Dokumentation zu den SparkFun Blöcken und dem Intel® Edison Board, damit Sie Ihr SparkFun Interface Pack im Handumdrehen einsetzen können:

Schematische Darstellungen des I2C-Blocks für Intel® Edison (Engl.)

Schematische Darstellungen des I2C-Blocks für Intel® Edison (Engl.)

Schematische Darstellungen des PWM-Blocks für Intel® Edison (Engl.)

Schematische Darstellungen des PWM-Blocks für Intel® Edison (Engl.)

Schematische Darstellungen des ADC-Blocks für Intel® Edison (Engl.)

Schematische Darstellungen des ADC-Blocks für Intel® Edison (Engl.)

Schematische Darstellungen des Dual H-Bridge-Blocks für Intel® Edison (Engl.)

Schematische Darstellungen des Dual H-Bridge-Blocks für Intel® Edison (Engl.)

Eagle-Dateien des SparkFun Interface Packs für Intel® Edison (Engl.)

Eagle-Dateien des SparkFun Interface Packs für Intel® Edison (Engl.)

Tutorials für das Intel® Edison (Engl.) (en)

Präsentation des Intel® Edison Boards (Engl.)

Einstieg mit dem Intel® Edison Board (Engl.)

Software-Download für das Intel® Edison Board (Engl.)

Die Intel® Edison Online-Community (Engl.)

Website des Intel® Edison Boards (Engl.)
