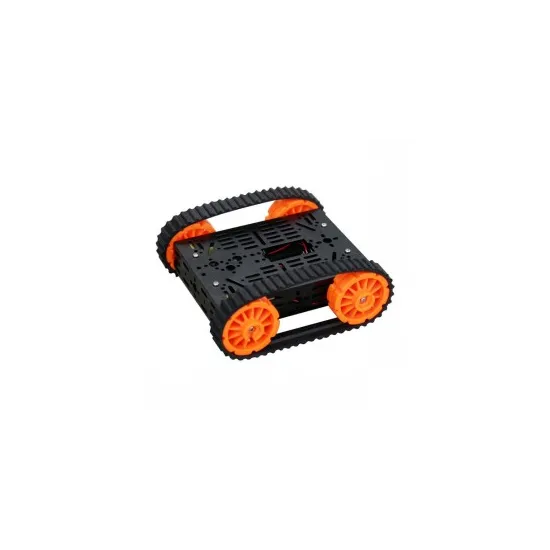

Multi-Chassis 4WD Kit (Standardversion)

Multi-Chassis 4WD Kit (Standardversion)

Dagu | A-000000-01638

Entdecken Sie die neue Baureihe der Roboterplattformen aus dem Hause Dagu mit dem Installationssatz Multi-Chassis Tank. Mit dieser Plattform können alle Ihre Kreationen zu mobilen Robotern auf Raupenketten umgebaut werden - mithilfe dieses kleinen, überaus robusten Fahrgestells aus schwarzem Aluminium!

Anzahl
Angebot erstellen

Size Chart
x
Size Chart

Chassis für mobile Roboter von Dagu: Ein Panzerfahrgestell für Ihren Roboter!

Das Panzerchassis (Standardversion) ist eine Roboterplattform mit kompakten Abmessungen, ausgestattet mit einem sehr widerstandsfähigen Aluminiumrahmen, um zahlreiche Erforschungsmissionen risikofrei durchzuführen.

Das Chassis DG012-SV unterscheidet sich von den Chassismodellen DG012-ATV und DG012-BV durch die Raupenketten (statt 4 Rädern). Es verfügt deshalb auch nur über 2 Untersetzungen 48 : 1 mit Metallachse zur Bewegung der 2 Raupenketten, die von vier 52 mm-Rädern angetrieben werden.

Dadurch kann die Plattform alle Geländearten bewältigen, selbst Sand, Erde oder dichtes Gras!

Chassis Dagu DG012-SV: Von der Montage zur Optimierung

Das Chassis Dagu DG012-SV wird als Installationssatz geliefert. Alle notwendigen Teile sowie das benötigte Werkzeug für die Montage Ihres Roboterfahrwerks wurden zusammengestellt. Bitte beachten Sie allerdings, dass im Lieferumfang keine Batterien enthalten sind.

Chassis DG012-SV mit Sensor



Nach der Montage benötigen Sie für den Einsatz Ihres Roboters verschiedene Zubehörteile: einen Mikrocontroller (z.B. Arduino Uno-Board), einen Funkempfänger für die Fernsteuerung Ihrer Roboterplattform und vielleicht auch einiger anderer Geräte, die sich als sehr nützlich erweisen können: Sensoren für das Mini-Panzerfahrzeug, eine Kamera oder ein Datalogger...

Wählen Sie selbst, passend zu Ihrem Projekt! Auf alle Fälle weist das Chassis zahlreiche Steckplätze und Befestigungspunkte für Zubehör auf.

Technische Daten des Multi-Chassis DG012-SV

  • Abmessungen: 157 x 149 x 60 mm
  • Leergewicht: 440 g
  • Betriebsspannung: 6-9 V (ideal ist der LiPo-Akku 7,2 V)
  • 2 hochwertige Gelände-Raupenketten mit 4 Rädern (Durchmesser 52 mm) für die Fortbewegung auf Sand, Rasen oder in Pfützen.
  • 2 CC-Motoren mit Untersetzung 48 : 1, Metallachse
  • Maximale Last:
    • In Bewegung: 7,5 kg (auf Erdreich. Test mit Li-lon-Batterie 1100 mAh 10C 8.14 WH, 7,4 V)
    • Bei Fahrzeugstillstand: 50 kg (auf stabilem Boden)
  • Empfohlenes Gelände: Erde, glatte Fliesen, dichtes Gras, Sand
  • Das Set Multi-Chassis Tank (Standardversion) umfasst:
    • 1 Aluminiumrahmen
    • 2 CC-Untersetzungen 48 : 1
    • 4 Räder für Raupenketten
    • 2 Gummiraupenketten
    • 4 Standoff M3 25 mm
    • 14 M3-Schrauben 8 mm
    • 2 M3-Schrauben 30 mm
    • 2 M3-Schrauben 16 mm
    • 2 M2.5-Schrauben 20 mm
    • 2 M2.5-Schrauben 25 mm
    • 2 Klemmen für M3-Schrauben 10 mm
    • 2 Klemmen für M3-Schrauben 20 mm
    • 2 Muttern M3
    • 4 Muttern M2.5
    • 2 Muttern M3
    • 1 Halter für 5 AA-Batterien
    • 1 Schlüssel
    • 1 Schraubendreher



Ressourcen für das Mini-Panzerfahrzeug DG012-SV

Um Ihr Mini-Panzerfahrzeug DG012-SV optimal zu nutzen, stellen wir Ihnen hier das Benutzerhandbuch zur Verfügung:

Benutzerhandbuch des Multi-Chassis DG012-SV (Engl.)

Benutzerhandbuch des Multi-Chassis DG012-SV (Engl.)
