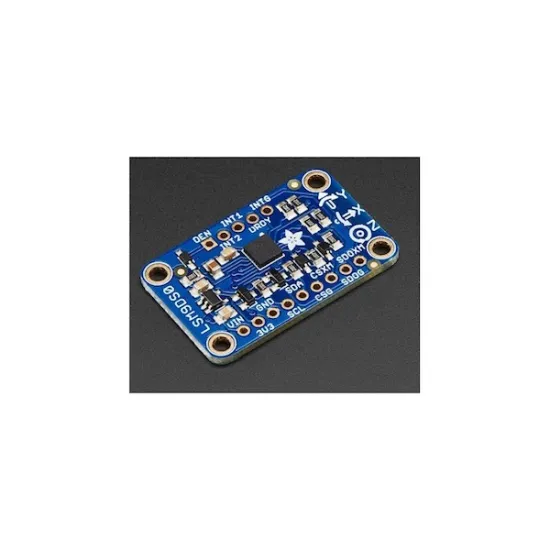

9-DOF Accel/Mag/Gyro + Temp LSM9DS0  Breakout Board

9-DOF Accel/Mag/Gyro + Temp LSM9DS0 Breakout Board

Adafruit Industries | A-000000-01673
Eine Karte, die 3 cm lang und 2 cm breit ist und 3-Achsen-Beschleunigungsmesser, -Gyroskop und -Magnetometer umfasst, dazu noch Arduino-kompatibel ist - das bietet Ihnen Adafruit mit dem Breakout Board, basierend auf dem Gehäusesystem LSM9DS0!
Price upon request
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

9-DOF Accel/Mag/Gyro + Temp LSM9DS0 Breakout Board Drei 3-Achsen-Sensoren für 9 Freiheitsgrade!

Das von STMicroelectronics entwickelte Gehäusesystem besteht aus 3 Sensoren, mit denen die Position, Geschwindigkeit und Bewegungsrichtung präzise bestimmt werden können. Es lässt sich problemlos in Arduino-Projekte Ihrer Wahl integrieren. Das LSM9DS0 umfasst:

  • Einen 3-Achsen-Beschleunigungsmesser, mit dem die Schwerkraft und die Beschleunigung in 3D bestimmt werden können
  • Ein 3-Achsen-Magnetometer, das die Magnetkraft bestimmt (und den Norden anzeigt!)
  • Ein 3-Achsen-Gyroskop u.a. zur Bestimmung der Rotationsgeschwindigkeit



Das LSM9DS0 enthält eine I2C-Schnittstelle (für die Betriebsmodi "Standard" und "Schnell" mit 100-400 kHz) sowie eine SPI-Schnittstelle nur für den Standardmodus. Außerdem ist ein integriertes Thermometer vorhanden, um das Messangebot abzurunden.

9-DOF Accel/Mag/Gyro + Temp LSM9DS0 Breakout Boards: Ideal für Arduino

Angesichts der starken Leistungen des LSM9DS0 hat Adafruit ein Entwicklungsboard konzipiert, mit dem diese Sensoren ohne Komplikationen an Ihr Arduino angeschlossen werden können. Es verfügt über einen 3 V-Regler und einen Spannungswandler und sorgt so für absolute Kompatibilität mit den Mikrocontrollern, ob bei 3 oder 5 V (Arduino und (andere kompatible Boards](../de/402056-intel-edison.html "Arduino ist ein echter Miniaturcomputer kompatibel mit Arduino")).

Der Anschluss an Arduino erfolgt auf einfache Art und Weise durch den Einsatz der I2C-Schnittstelle der Sensoren (Power Vin und GND werden an 3-5 VDC angeschlossen, die I2C-Daten über die Pins SCL und SDA übertragen), doch auch SPI kann eingesetzt werden.

Das Board besitzt 4 Montagebohrungen für eine sichere Montage und wird komplett montiert und einsatzfertig ausgeliefert.

Nachfolgend finden Sie ein Video von dem 9-DOF Accel/Mag/Gyro + Temp LSM9DS0 Breakout Board

Technische Daten des 9-DOF Accel/Mag/Gyro + Temp LSM9DS0 Breakout Board

  • Drei Beschleunigungskanäle, Drehratenkanäle, Magnetfeldkanäle
  • ±2/±4/±6/±8/±16 g Linearbeschleunigung (voller Skalenbereich)
  • ±2/±4/±8/±12 Gauss Magnetfeldstärke (voller Skalenbereich)
  • ±245/±500/±2000 dps Drehrate (voller Skalenbereich)
  • 16-Bit-Datenausgabe
  • Serielle SPI/I2C-Schnittstellen
  • Analog-Versorgungsspannung von 2,4 V bis 3,6 V
  • Abschaltmodus / Stromsparmodus
  • Programmierbare Interrupt-Generatoren
  • Integrierter Selbsttest
  • Eingebetteter Temperatursensor
  • Eingebetteter FIFO
  • Positionsund Bewegungserkennungsfunktionen
  • Klick-/Doppelklick-Erkennung
  • Intelligente Stromsparfunktion für Handgeräte
  • RoHS-, "Green"und ECOPACK®-konform
  • Betriebstemperatur: -40 bis 85°C
  • Abmessungen: 33 x 20 x 2 mm
  • Gewicht: 2,3 g
  • Zusätzliche Pins für den Einsatz auf dem Breadboard inbegriffen



Ressourcen für das 9-DOF Accel/Mag/Gyro + Temp LSM9DS0 Breakout Board

Wir haben für Sie sämtliche nützlichen Informationsquellen für das 9-DOF Board von Adafruit zusammengestellt:

Arduino Code-Library (Engl.)

Produktdatenblatt LSM9DS0

Produktdatenblatt LSM9DS0 (Engl.)
