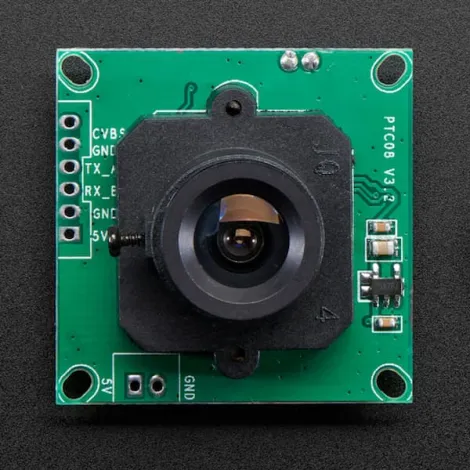

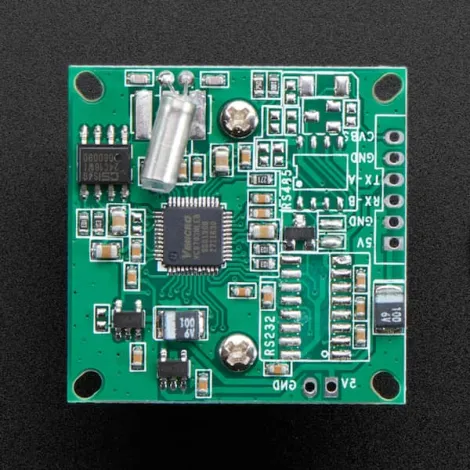

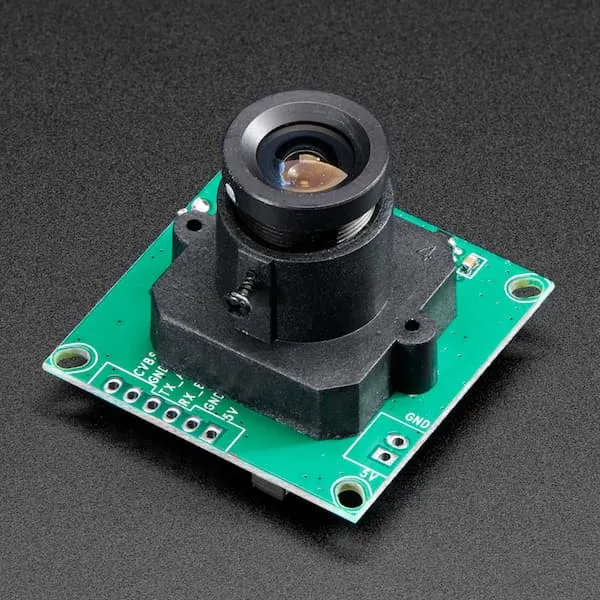

TTL Serial JPEG Kamera mit NTSC-Video

Kameramodul mit Bewegungssensor: Video und Schnappschüsse im JPEG-Format

Dieses kleine, Arduino-kompatible Kameramodul bietet die Möglichkeit, Monochrom-Videos im NTSC-Standard zu filmen, aber auch Momentaufnahmen in Farbe von diesen Videos im JPEG-Format problemlos auf einer SD-Speicherkarte abzuspeichern. 3 Bildformate stehen zur Verfügung (640 x 480, 320 x 240, 160 x 120). Der Anschluss Ihrer JPEG-Kamera mit NTSC-Video erfordert nur eine serielle TTL-Schnittstelle oder 2 digitale Pins bei einer Standard-Übertragungsrate von 38.400 Baud. Achtung, dieses Modul ist mit den Arduino-Versionen UNO und Duemilanove kompatibel, nicht jedoch mit dem Arduino MEGA.

Zu den Vorzügen dieser NTSC-Kamera zählt der Bewegungssensor und der automatische Weißabgleich, Kontrast- und Helligkeitsregler. Die Scharfstellung bleibt Ihnen überlassen, je nachdem, was Sie filmen oder fotografieren möchten!

Anwendungen der JPEG-Kamera mit serieller TTL-Schnittstelle und NTSC-Video

Diese JPEG-Kamera ist ein Zubehör der Wahl für Ihre Arduino-Projekte! Damit sind Sie in der Lage, ein Videoüberwachungssystem zu bauen, das bis auf 10-15 m Entfernung steuerbar ist, oder ein Videomodul auf Ihrer Drohne oder mobilen Plattform einzubauen, um die Abenteuer Ihres Roboters zu filmen. Da diese Kamera mit einem Bewegungssensor ausgerüstet ist, können auch Projekte gestaltet werden, die den Herausforderungen der Kamera beim Filmen von Bewegungsabläufen gewachsen sind. Dieses Modul kann auch beim Filmen von Tiervideos eingesetzt werden.

Technische Daten des JPEG-Kameramoduls mit serieller TTL-Schnittstelle und NTSC-Video

• Abmessungen des Moduls: 32 x 32 mm
• Bildsensor: CMOS ¼’’
• CMOS Pixel: 30 M
• Pixelgröße: 5,6 x 5,6 µm
• Bildausgabeformat: JPEG
• Automatischer Weißabgleich
• Automatische Belichtungssteuerung
• Automatische Verstärkung
• Elektronischer Verschluss ERS
• Signal-Rausch-Verhältnis: 45 DB
• Dynamikbereich: 60 DB
• Maximale analoge Verstärkung: 16 DB
• Bildgeschwindigkeit: 30 Bilder/Sekunde bei 640 x 480
• Progressiver Abtastmodus
• Winkelauflösung: 60°
• Reichweite der Fernsteuerung: max. 10 m/15 m (justierbar)
• Bildgröße: VGA (640 x 480), QVGA (320 x 240), QQVGA (160 x 120)
• Übertragungsrate: 38.400 Baud Standard, max. 115.200 Baud
• Versorgungsspannung: 75 mA
• Betriebsspannung: DC + 5 V
• Kommunikation: TTL 3,3 V (3 Kabel TX, RX, GND) an Steckverbinder im Abstand von 2 mm

Ressourcen für die JPEG-Kamera mit serieller TTL-Schnittstelle und NTSC-Video

Wir haben hier verschiedene nützliche Unterlagen für den Einsatz des NTSC-Kameramoduls für Arduino zusammengestellt:

Vollständiges Tutorial JPEG-Kameramoduls mit serieller TTL-Schnittstelle und NTSC-Video (Engl.)

Produktdatenblatt des JPEG-Kameramoduls mit serieller TTL-Schnittstelle und NTSC-Video (Engl.)

Management-Tool des digitalen Signalprozessors JPEG-Kameramoduls mit serieller TTL-Schnittstelle und NTSC-Video(Windows)
