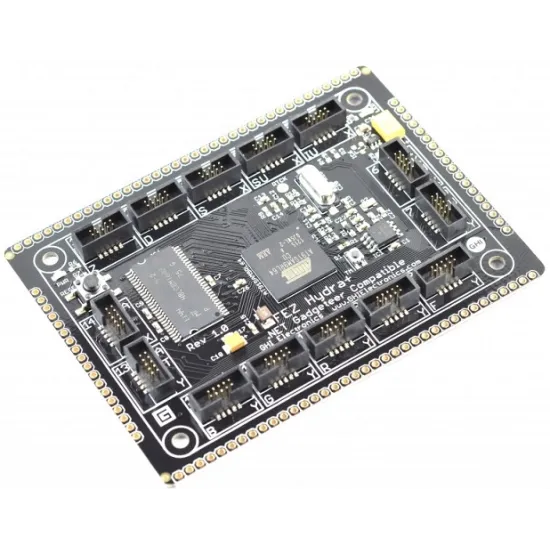

Gadgeteer Fez Hydra+ Mainboard

Gadgeteer FEZ Hydra+ Mainboard

GHI Electronics | A-000000-01619
Das Gadgeteer-Mainboard FEZ Hydra+: 100%ig Open-Source hinsichtlich der Hard- und Software mit 14 Gadgeteer-kompatiblen Sockets und der Möglichkeit, bei der Entwicklung Ihrer Anwendungen direkt auf die Plattform .NET Micro Frameworks zuzugreifen!
Auslaufmodell
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

Gadgeteer FEZ Hydra+ Mainboard: 100 % Open-Source

FEZ Hydra+ Mainboard ist eine mit .NET Gadgeteer und .NET Micro Framework (NETMF) kompatible Programmierschnittstelle.

Es unterstützt 100 %ige Open-Source Elektronikprojekte durch die Ergänzung mit Plug & Play-Modulen, die mit dem Standard für die .NET Plattform von Gadgeteer kompatibel sind.

Das Gadgeteer FEZ Hydra+ Mainboard eignet sich für jede Brieftasche und bietet eine breite Palette von Funktionalitäten mit insgesamt 14 Gadgeteer-kompatiblen Sockets (X, Y, A, D, F, I, P, S, T, U, R, G, B und Z) sowie einen ARM9 Prozessor mit 240 MHz.

Es ist ideal für Prototyping und Evaluation und ermöglicht dank Flash-Speicher und SD-RAM die Entwicklung integrierter Anwendungen mithilfe von NETMF.

Außerdem erhalten Sie mit dem FEZ Hydra+ Zugriff auf eine breit angelegte Funktionslibrary, darunter die Verwaltung der GPIO Ein-/Ausgänge, der Eingänge für die Analog/Digital-Wandlung, aber auch der PWM-Signale, TCP/IP-Verbindungen und I2C/SPI Kommunikationsschnittstellen.

Grundschema des Gadgeteer-Boards FEZ Hydra+

Bitte beachten Sie, dass der Socket-Typ, der auf dem Mainboard als Socket 6 angegeben wurde, unrichtig ist, da das Handshaking-Protokoll nicht unterstützt wird.

Außerdem fehlt dem Hydra+ Mainboard die FCC/CE-Zertifizierung, es kann deshalb nicht für Projekte eingesetzt werden, die zur Kommerzialisierung bestimmt sind.

Eine neue Version für das Gadgeteer-Board FEZ Hydra

Das Gadgeteer-Mainboard FEZ Hydra+ ist eine Neuauflage des Boards FEZ Hydra, ist jedoch komplett abwärtskompatibel. Alle Ihre mit FEZ Hydra entwickelten Projekte sind also auch mit FEZ Hydra+ machbar!

Technische Daten des Gadgeteer-Boards FEZ Hydra+

  • Prozessor ARM9 240 MHz (Taktfrequenz 200 MHz)
  • Core System Hardware: Hydra Chipset
  • System der Plattform: .Net Micro Framework
  • Vom User verwendbarer Flash-Speicher: 1,28 MB
  • Für den Anwender verfügbarer Arbeitsspeicher: 10 MB
  • GPIO: 88
  • PWM: 3
  • Analog-Eingänge: 6
  • UART: 4
  • Analog-Unterstützug für SPI und I2C
  • Netzwerk: Ethernet TCP/IP
  • USB-Client: Nur zum Debuggen
  • 1-Wire Bus
  • RTC (Real Rime Clock)
  • Nativer LCD-Controller
  • Unterstützte Bildformate: BMP, GIF, JPG
  • Speicherkarten:
  • Dateisystem: FAT16/FAT32
  • Betriebstemperatur: 0 bis 70°C
  • Abmessungen: 87 x 62 x 8,35 mm
  • Gewicht: 28 g
  • RLP: Ja
  • Größe des RAM RLP Speichers: 1 MB
  • Gadgeteer-kompatible Sockets: 14
  • Art der Sockets:
    • X x 5
    • Y x 7
    • A x 2
    • D
    • F
    • I x 2
    • P
    • S x 2
    • T
    • U x 4
    • R, G, B (TFT LCD)
    • Z



Ressourcen für das Gadgeteer-Mainboard HPLUS-GB-530

Wir haben für Sie einige Informationsunterlagen zusammengestellt, um Ihnen den Einstieg mit dem Gadgeteer-Mainboard HPLUS-GB-530 FEZ Hydra+ zu erleichtern.

FEZ Hydra Entwicklerleitfaden (Eng.)

Library Eagle-Dateien - FEZ Hydra+ Mainboard

Library Eagle-Dateien - FEZ Hydra+ Mainboard
