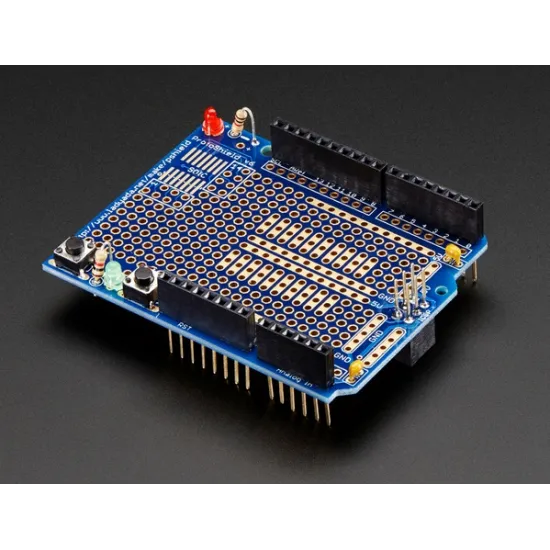

Bausatz für Arduino Prototyping-Shield R3

Bausatz für Arduino Prototyping-Shield R3

Adafruit Industries | A-000000-01504
In der Version R3 kann der Bausatz für das Arduino Prototyping-Shield an jedes beliebige Modell von Arduino-Boards und Arduino-kompatiblen Shields angeschlossen werden.
12,95 €
Bruttopreis

Einschließlich 0,01 € für die Ökosteuer

Anzahl 3 Auf Lager
Angebot erstellen

Size Chart
x
Size Chart

Arduino Proto Shield R3: Das ultrakompatible Prototyping-Shield

Ein Problem weniger: Sie brauchen sich nie wieder fragen, ob dieses Prototyping-Shield in Kombination mit Ihrem Arduino Evaluation Board oder einem phantastischen Arduino-kompatiblen Shield funktioniert, das Sie soeben erworben haben. Die Version R3 des Arduino Proto Shields ist kompatibel mit den Boards Leonardo, Duemilanove, Due, Mega ... kurz, allen Boards mit Standard-Arduino-Anschlüssen. Dasselbe gilt für Shields!

Das einzige kleine Problem, das Ihnen mit diesem Arduino Prototyping-Shield R3 begegnen könnte, ist dass beim Einsatz eines Yun-Boards oder eines Arduino mit Ethernet-Schnittstelle die mit diesem Set mitgelieferten Steckverbinder nicht zur Gänze eingeführt werden können. Keine Sorge: Eine Verbindung kann dennoch hergestellt werden, doch der Anschluss ist etwas voluminöser und nicht ganz so "sauber".

Sie können an Ihrem Prototyping-Shield kleine Breadboards (oft praktischer als größere Modelle) oder lötfreie Prototyping-Steckbretter mittlerer Größe anbringen.

Einsatz des Arduino Proto Shields R3

Die Montage des Arduino Proto Shield R3 weist keine besondere Schwierigkeit auf, einmal abgesehen von kleinen Lötarbeiten und der Handhabung einiger anderer Geräte. Konsultieren Sie dafür bitte die Ressourcen, die wir bei diesem Produkt für Sie zusammengestellt haben!

Der Vorteil des Bausatzes für das Arduino Proto Shield ist, dass Sie die gewünschte Konfiguration für Ihr Shield selbst wählen können. Zur Wahl stehen Steckverbinder verschiedenster Größe.

Technische Daten des Arduino Proto Shield R3

  • Kompatibel mit allen Standard-Arduino-Steckverbindern
  • 1 Reset-Taste
  • 6 mm-Taste
  • ICSP-Anschluss
  • Zahlreiche GND und 5V+ Schienen
  • Der DIP-Prototypingbereich vereinfacht das Hinzufügen von Chips
  • Der SOIC-Prototypingbereich direkt oberhalb der USB-Schnittstelle ist für bis zu 14 SOIC-Pins ausgelegt.
  • Für Minioder Medium-Breadboards
  • 2 LEDs (rot und grün) 3 mm mit 2 Adapterwiderständen
  • Abmessungen (fertig montiert): 69 x 53 x 13 mm



Ressourcen für das Arduino Prototyping-Shield R3

Mit den folgenden Zusatzinformationen können Sie sehr schnell die verschiedenen Montageschritte Ihres Bausatzes und die Inbetriebnahme des Arduino Prototyping-Shields R3 bewältigen:

Protoshield Tutorial (Engl.)

Technische Zeichnung

Umfassendes Benutzerhandbuch als PDF-Datei für das Arduino Prototyping-Shield R3

Umfassendes Benutzerhandbuch als PDF-Datei (Engl.)

Datenblatt

Zollnummer
8534009000
Herkunft
US
