Module MicroStack GPS L80 pour Raspberry Pi

MicroStack L80 GPS-Modul für Raspberry Pi

Microstack | A-000000-01678
Mit dem Modul MicroStack GPS L80 für Raspberry Pi, dem hochpräzisen Plug & Play-Modul der Entwickler der PiFace-Zubehörteile, sind Sie nie wieder orientierungslos! AUSLAUFARTIKEL.
Produkt am Ende der Lebensdauer
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

GPS-Modul für Raspberry Pi: Präzision aus dem Hause Microstack

Das GPS-Modul für Raspberry Pi Microstack ist ein hochpräzises Modul mit sehr niedrigem Verbrauch, und das in jedem Betriebsmodus (Erfassung, Verfolgung oder permanente Lokalisierung).

Es bietet nicht weniger als 22 Tracking- und 66 Erfassungskanäle und liefert schnelle Messungen mit niedriger Fehlerquote dank seiner eingebauten Patch-Antenne. Außerdem verfügt es über einen internen Datenlogger ohne Host oder externen Flash-Speicher.

Neben den Modi "Tracking" und "Lokalisierung" ermöglicht der Spezialmodus "Always Locate" echte Energieeinsparungen durch die automatische Standby-Funktion des Geräts, wenn das GPS keine Bewegung erkennt.

Technische Zeichnung des Microstack GPS-Modul für Raspberry Pi

Einsatz des L80 GPS- Moduls für Raspberry Pi

Das Modul L80 GPS für Raspberry Pi und Raspberry Pi 2 ist ein Plug & Play Modul, das eine absolute Kompatibilität mit den Modellen: Raspberry Pi A, Raspberry Pi B, Raspberry Pi A+, Raspberry Pi B+, und Raspberry Pi 2 Modell B gewährleistet.

Das System ist überaus einfach: Nutzen Sie die Microstack-Schnittstellenkarte Adapter Baseboard für den Anschluss von bis zu 2 Microstack-Modulen gleichzeitig.

Es genügt, die Schnittstellenkarte an Ihrem Raspberry Pi anzuschließen und dann das Modul L80 GPS im orangefarbenen Bereich (SPI-Zone) des Adapters anzustecken (siehe unten). Und schon geht es los mit dem Programmierspaß und der Entwicklung eigener Prototypen!

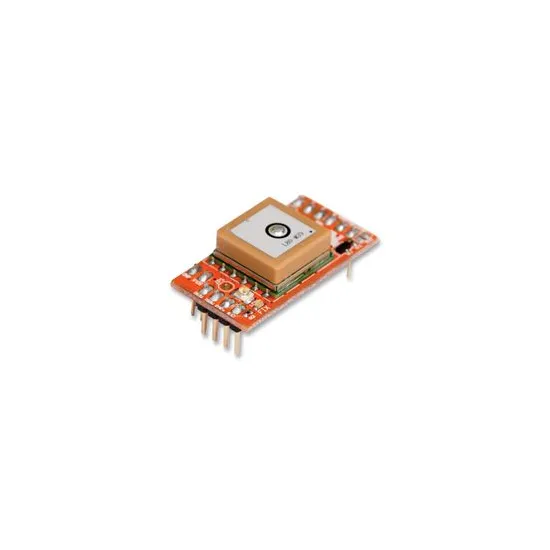

Microstack GPS-Modul für Raspberry Pi

Technische Daten des GPS-Moduls von Microstack

  • Geringer Verbrauch: 25 mA im Erfassungsmodus, 20 mA im Tracking-Modus, 3 mA im Modus "Always Locate"
  • Versorgungsspannungsbereich VDD: 2,8 bis 4,3 V
  • Update-Rate: 1 bis 10 Hz
  • Betriebstemperatur: -40 bis 85°C
  • Max. Höhe: 18 km
  • Hohe Empfindlichkeit -165 dBm bei Tracking, -148 dBm bei Erfassung
  • Empfänger 1575,42 MHz
  • 22 Tracking-Kanäle
  • 66 Erfassungskanäle
  • Typische PPS-Präzision < 15 ns
  • Serielle SDI-Schnittstelle, 4800 bps bis 115.200 bps, 9600 bps Standard
  • Kompatibel mit DGPS und SBAS (WASS, EGNOS/MSAS/GAGAN)
  • Mit den anderen Produkten der Microstack-Reihe kompatibel
  • Mit anderen Microstack-Erweiterungen kombinierbar



Ressourcen für das Modul L80

Das Produktdatenblatt und das Tutorial des Moduls L80 helfen bei einem schnelleren Einstieg in Ihr Projekt mit integriertem GPS auf Raspberry Pi:
