GHI Electronics | A-000000-02082

Bis zu 250 V Wechselstrom, 30 V Gleichstrom: Diese neue Version des Relais-Moduls X1 von Gadgeteer bietet neue Möglichkeiten der Steuerung über Ihr GHI Electronics-Board.

AUSLAUFARTIKEL
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

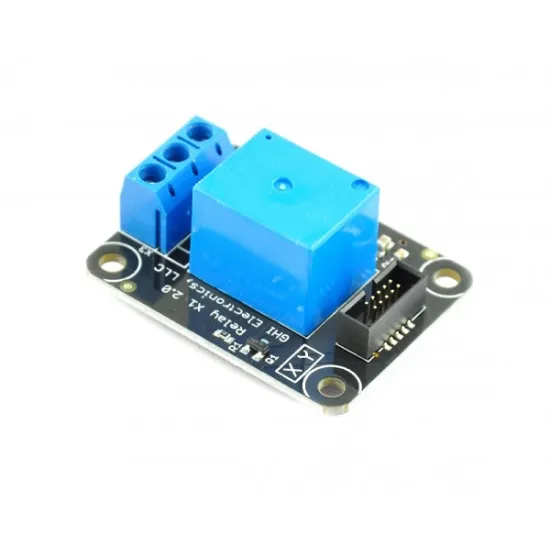

Gadgeteer-Modul Relais X1 2.0: Steuerung unter Hochspannung

Ebenso wie ein Schalter ist das Gadgeteer-Modul Relais X1 2.0 in der Lage, sowohl Wechsel- als auch Gleichspannungen zu steuern. Es genügt, das Modul am X oder Y-Socket Ihres Gadgeteer-Boards anzuschließen. Es stehen problemlos bis zu 250 V (10 A) Wechselstrom bzw. 30 V (20 mA) Gleichstrom zur Verfügung.

Ein Gadgeteer-Modul, das noch mehr Sicherheit bietet

Die Gadgeteer Relais-Module der Version 1.3 und frühere litten an einem Auslegungsproblem, das bei hohen Spannungen zu einem Sicherheitsproblem führte. Mit dem Modul X1 2.0 ist dieses Problem nun gelöst.

Falls Sie Ihrer Sache in diesem Bereich nicht absolut sicher sind, ist jedoch weiterhin Vorsicht geboten. Im Zweifelsfall fragen Sie einen Elektriker um Rat!

Technische Daten des GHI Electronics Moduls RLYX2-GM-531

  • X- oder Y-Socket (GPIO 3 oder GPIO 7)
  • Kompatibel 5 V
  • Relais: 10 A-250 VCA; 10 A-30 VCC
  • Leistungsaufnahme: 0 bei 3,3 V; 20 mA bei 5 V
  • Abmessungen: 32 x 42 x 19,2 mm
  • Gewicht: 57 g
  • Gadgeteer-Kabel inbegriffen
  • Entspricht der ROHS-Norm



Ressourcen für das Gadgeteer-Modul Relais X1 2.0

Durch einen Blick auf das genaue technische Diagramm des Relais-Moduls X1 2.0 können Sie alle Zweifel beseitigen.

Schematische Darstellung des Relais Gadgeteer X1 2.0

Schematische Darstellung des Relais Gadgeteer X1 2.0
