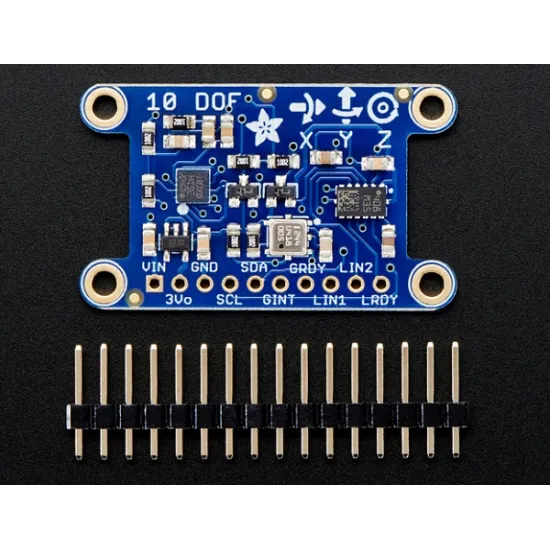

Adafruit 10-DOF IMU Breakout Board L3GD20H + LSM303 + BMP180
Adafruit 10-DOF IMU Breakout Board L3GD20H + LSM303 + BMP180
Adafruit 10-DOF IMU Breakout Board L3GD20H + LSM303 + BMP180

Adafruit 10-DOF IMU Breakout Board L3GD20H + LSM303 + BMP180

Adafruit Industries | A-000000-02031
Eine inertiale Messeinheit mit 11 Messachsen dank dreier integrierter Navigationsmodule: Das ist intelligent und praktisch - einfach typisch Adafruit! AUSLAUFARTIKEL.
Price upon request
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

Adafruit 10-DOF IMU Breakout Board: Beschleunigungsmesser + Gyroskop + Kompass + Barometer/Thermometer

Die Inertialeinheit von Adafruit kombiniert auf einem Board nicht weniger als 4 Navigationsmodule:

  • Ein 3-Achsen-Beschleunigungsmesser für eine präzise Geschwindigkeitsmessung
  • Ein 3-Achsen-Gyroskop zur Berechnung von Winkeln und Drehungen
  • Ein 3-Achsen-Kompass zur genauen Lenkung Ihres Geräts
  • Ein Barometer/Thermometer zur Messung der Temperatur und des barometrischen Luftdrucks, und damit der Seehöhe.



4 Geräte in einem mit 11 Messachsen, das bedeutet beträchtliche Platz- und Kosteneinsparungen für jeden Entwickler mobiler oder fliegender Roboter, dem größtmögliche Kompaktheit der integrierten Messgeräte ein Anliegen ist.

Breakout Board L3GD20H + LSM303 + BMP180: einfache Montage und Verwendung

Dieses Evaluation Board wurde speziell entwickelt, um alle Etappen im Prototyping und der Entwicklung aller Ihrer mobilen Geräte - Drohnen, Hubschrauber, Panzerfahrzeuge, Raketen... ganz nach Wunsch zu vereinfachen.

Die auf diesem Board untergebrachten vier Module verwenden denselben I2C-Kommunikationsmodus: 2 Kabel reichen zur Einrichtung der Schnittstelle zwischen dem Elektronikboard und Ihrem Breakout Board L3GD20H + LSM303 + BMP180.

Das Evaluation Board bietet fortgeschrittenen Anwendern außerdem die Möglichkeit, mit den Pins "Data Ready" und "Interrupt" in die Funktionsweise einzugreifen. Und das ist noch nicht alles!

Das Adafruit-Board funktioniert mit 3 und 5 V, d.h. mit den meisten Programmierschnittstellen. Nur Kaffeekochen kann es noch nicht - doch auch daran arbeitet Adafruit bereits.

Videopräsentation der 11-Achsen-Inertialeinheit von Adafruit (5:22)

Technische Merkmale der 11-Achsen-Inertialeinheit von Adafruit

  • 3-Achsen-Gyroskopmodul L3GD20H: ± 250, ± 500 oder ± 2000 Grad pro Sekunde
  • 3-Achsen-Kompass LSM303: ±1,3 bis ±8,1 auf dem Skalenbereich des Gauss'schen Magnetfelds
  • 3-Achsen-Beschleunigungssensor: ±2 g/±4 g/±8 g/±16 g vorwählbar
  • Druckbarometer/Thermometer BMP180: -40 bis 85°C, 300 bis 1100 hPa, Auflösung 0,17 m
  • Länge: 38 mm
  • Tiefe: 23 mm
  • Höhe: 3 mm
  • Gewicht: 2,8 g
  • Dieses Board nutzt 7 Bit I2C-Adressen 0x19, 0x1E, 0x6B und 0x77
