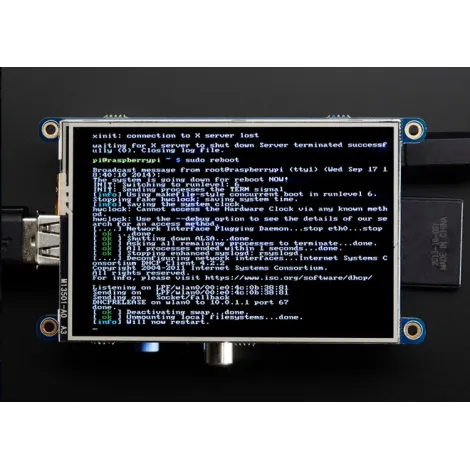

PiTFT – Displaymodul TFT 480 x 320 3.5" + Touchscreen für Raspberry Pi

PiTFT in der vormontierten Version: Ein herausragendes Set für Ihr Raspberry Pi!

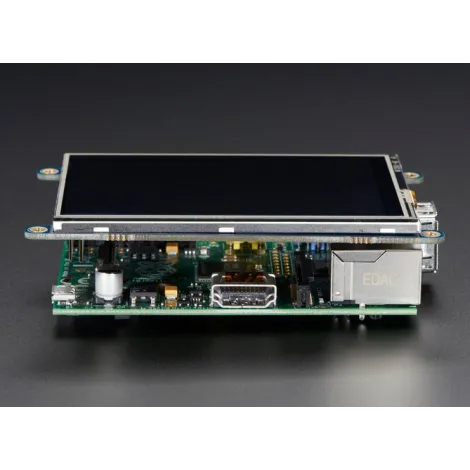

Ein kleiner Farbbildschirm, der direkt und völlig problemlos an Ihr Raspberry Pi A, B oder Raspberry Pi B+ und Raspberry Pi 2 Modell B angeschlossen wird!

Der Touchscreen und sein kapazitiver Touch-Overlay sowie das TFT-Displaymodul sind bereits fertig montiert und können sofort angeschlossen und über Ihr Pi programmiert werden. So ist kein Löten erforderlich, es handelt sich nämlich um einen echten Plug&Play-Device!

Das Modul nutzt die SPI-Schnittstelle Ihres Raspberry Pi, Ihren Bildschirm, die SPI-Pins (SCK, MOSI, MISO, CE0, CE1) sowie GPIO24 und 25. Die Pin GPIO 18 kann als PWM verwendet werden um die Hintergrundbeleuchtung zu dimmen.

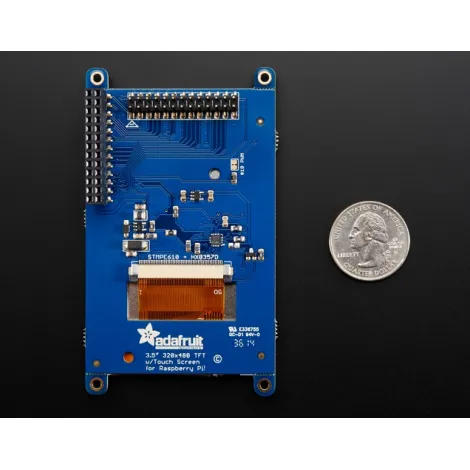

Alle anderen GPIO bleiben hingegen frei. Es sind 2x13 Header an der Unterseite vorhanden, so dass der Anschluss eines 26-poligen Pi-GIPO-Kabels möglich ist und die freien Pins für andere Zwecke verwendet werden können. Sie können auch ein HDMI-Display separat anschließen.

Einsatz des Touchscreens für Raspberry Pi

Dieser kleine Farb-Touchscreen für Raspberry Pi bietet zahlreiche Einsatzmöglichkeiten:Videobildschirm oder Konsole, selbstgebasteltes Smartphone- oder GPS-Display aber auch eine kleine Point-and-Shoot-Kamera kann damit ausgestattet werden. Außerdem eignet er sich für ein Mini-Arcade-Spiel oder einen Minicomputer.

Technische Daten des PiTFT für Raspberry Pi

• 16 Bit-Farbdisplay 480 x 320 Pixel
• Kapazitiver Touch-Overlay
• SPI-Schnittstelle
• Vormontiertes, einsatzfertiges Set - kann direkt an das Raspberry Pi angeschlossen werden

Ressourcen für den Touchscreen und das TFT-Display für Raspberry Pi

Wir haben einige Links zusammengestellt, damit Sie Ihren Touchscreen und das TFT-Display für Raspberry Pi schneller einsetzen können:

GitHub Projekt des Touchscreen und TFT-Display für Raspberry Pi

Datenblatt des Touchscreen und TFT-Display für Raspberry Pi
