Shifter Shield für Odroid XU4

Shifter Shield für Odroid XU4

Hardkernel | A-000000-02078
Das Odroid XU4 Board hat seine Innovationskraft bereits in vielerlei Hinsicht unter Beweis gestellt. Allerdings besteht ein Kompatibilitätsproblem mit dem Pin-Standard GPIO der Raspberry Pi B+ Platine. Mit dem Shifter Shield Odroid XU4 ist dieses Problem nun behoben!
28,44 €
Bruttopreis

Einschließlich 0,01 € für die Ökosteuer

Anzahl 4 Auf Lager
Angebot erstellen

Size Chart
x
Size Chart

Odroid XU4: Zu originell?

Das Odroid XU4 Board ist mit 2 GPIO-Anschlüssen ausgestattet: einem mit 30 Pins, einem mit 12. Diese beiden Anschlüsse verwenden 2 mm-Pins. Wie Sie unschwer erkennen werden, besteht daher ein Kompatibilitätsproblem mit dem Raspberry Pi-Standard, durch den sich der 40-Pin-Steckverbinder GPIO mit einer Größe von 2,54 mm sehr weit verbreitet hat.

Ein weiteres Problem ist, dass die GPIO-Anschlüsse der XU4 Platine eine Spannung von 1,8 V bereitstellen. Das reicht für die meisten Geräte nicht aus, die zumeist mit 3,3 oder 5 V funktionieren.

Odroid XU4 Shield: Rückkehr zum Standard

Die Entwickler des XU4 Boards hatten an alles gedacht: Ein speziell entwickeltes Shield sollte eine (fast) absolute Kompatibilität ihres neuesten Produkts mit Odroid-C1 und Raspberry Pi 2 Modell B gewährleisten.

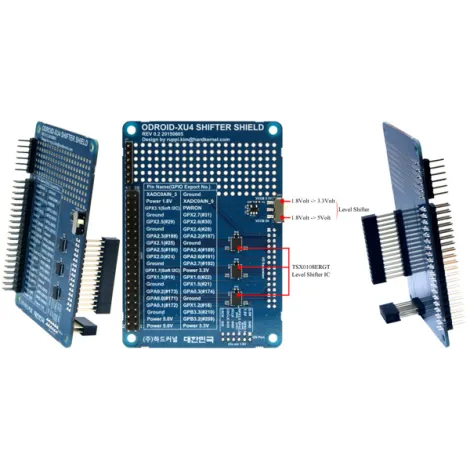

Das Shield Odroid XU4 sorgt für die Konvertierung der 42 Pins GPIO 1,8 V in nur einen 40 Pin (2,54 mm) GPIO-Steckverbinder mit der Möglichkeit, mithilfe eines Switchs auf dem Shield zwischen dem 3,3 V- und dem 5 V-Modus zu wählen. Zusätzlich bietet das Shield seinen Nutzern einen kleinen Prototyping-Bereich, um die wiedergefundene Kompatibilität Ihres XU4 unmittelbar zu nutzen.

Technische Daten des Shields für XU4

  • 3x TSX0108E bidirektionale Pegelanpassungs-ICs
  • GPIO-Steckverbinder, 40-polig (2x20), 2,54 mm, kompatibel zu Odroid-C1 und Raspberry Pi
  • 36 von 40 Polen kompatibel mit Raspberry Pi 2/A+B+
  • 6-Pin I2C-Anschluss
  • 3,3/5 V für GPIO-Verbindungen über Schiebeschalter wählbar
  • Integrierter Prototyping-Bereich
  • Gut lesbarer Siebdruck der GPIO-Klemmen
  • Montagematerial zur Befestigung des Shields an der Odroid XU4-Platine



Ressourcen für das Odroid Shifter Shield

Wir haben an all jene gedacht, die bei der Analyse des Odroid Shifter Shields mit den folgenden 2 technischen Diagrammen noch weiter gehen möchten:

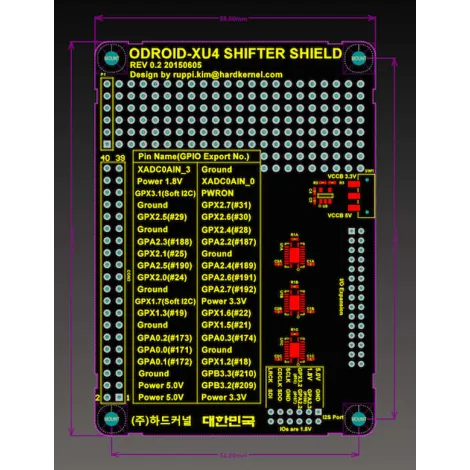

Mechanisches Diagramm der Leiterplatte

Technisches Diagramm des Shiefter Shields für Odroid-XU4

Technisches Diagramm des Shiefter Shields für Ordoid-XU4

Datenblatt

Zollnummer
8534009000
