Serielle jpeg-Videokamera mit Infrarot-LED

JPEG-Kamera mit Bewegungssensor: NTSC-Videos und JPEG-Standbilder in nur einer Aufnahme

Wir möchten hier an den Funktionsumfang des TTL-Kameramoduls erinnern, auf dem diese neue Version basiert: Es handelt sich um ein kleines JPEG-Kameramodul mit Bewegungssensor, das im NTSC-Format filmen und farbige Standbilder von den Videoaufnahmen aufzeichnen kann.

Diese Standbilder sind im JPEG-Format für eine leichtere Aufzeichnung auf einer SD-Speicherkarte. Videos und Bilder werden über die serielle TTL-Schnittstelle übertragen.

Außerdem bietet diese Minikamera eine Reihe von überaus praktischen Funktionen, vor allem für Nichtprofis: automatischer Weißabgleich, automatische Steuerung der Kontraste und Helligkeit, und ganz nach Bedarf einstellbare Fernsteuerung (zwischen 10 und 15 m).

Serielle JPEG-Videokamera mit Infrarot-LED für nächtliche Videoaufnahmen

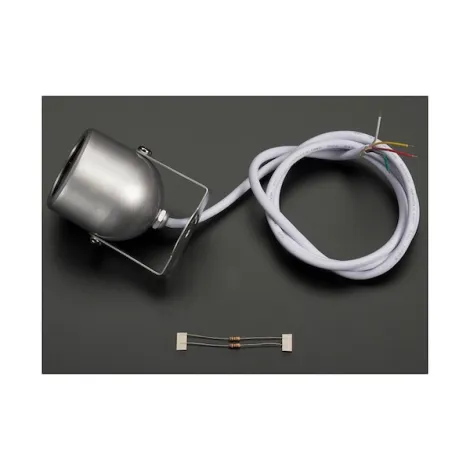

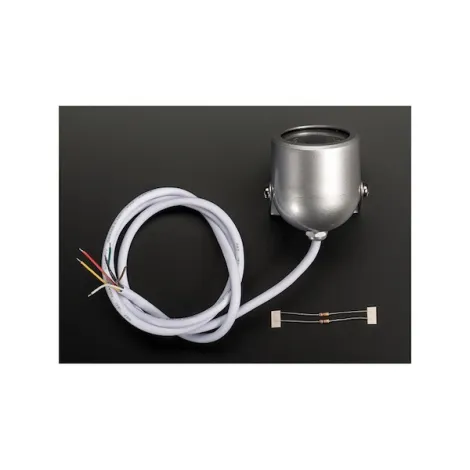

Eine wasserdichte Lowlight-Kamera: Das bietet Ihnen diese neue Version des TTL-Kameramoduls aus dem Hause Adafruit. Das Metallgehäuse schützt effizient vor Feuchtigkeit, während die Infrarot-LEDs für optimale Nachtsicht sorgen.

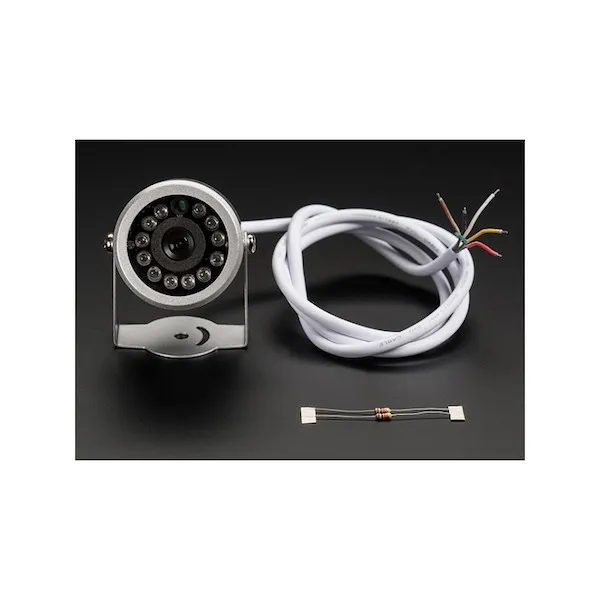

Die Kamera erkennt selbst einen Helligkeitsabfall durch die Fotozelle und löst bei Bedarf ein System mit 12 Infrarot-LEDs aus, um sein unmittelbares Umfeld bei der Aufnahme zu beleuchten.

Technische Daten der Infrarot-Kamera von Adafruit

• Abmessungen des Metallgehäuses: 50,8 x 50,8 x 63,5 mm
• Gewicht: 150 g
• Bildsensor: CMOS ¼’’
• CMOS Pixel: 30 M
• Pixelgröße: 5,6 x 5,6 µm
• Ausgangsformat: JPEG / M-JPEG
• Automatischer Weißabgleich
• Automatische Verstärkung
• Elektronischer Verschluss
• Signal-Rausch-Verhältnis: 45 dB
• Dynamikbereich: 60 dB
• Maximale analoge Verstärkung: 16 dB
• Bildgeschwindigkeit: 640 x 480 30 fps
• Progressiver Abtastmodus
• Betrachtungswinkel: 60°
• Reichweite der Fernsteuerung: 10-15 m (anpassbar)
• Bildgröße: VGA (640x480), QVGA (320x240), QQVGA (160x120)
• Übertragungsrate: 38.400 Baud Standard, max. 115.200 Baud
• Versorgungsspannung: 75 mA ohne Infrarot-LEDs, 250 mA zusätzlich mit den Infrarot-LEDs
• Betriebsspannung: 5 VCC
• Kommunikation: 3,3 V TTL (3 Drähte: TX, RX, GND)

Ressourcen für die JPEG-Infrarotkamera

Wir haben für Sie die nützlichsten Links für den Einsatz Ihrer JPEG-Infrarotkamera zusammengestellt, speziell eine umfassende Liste von Codes für Arduino sowie ein Tutorial, das Sie von A bis Z berät.

• Arduino-Bibliothek für die serielle jpeg-Videokamera mit Infrarot-LED
• Tutorial für die serielle jpeg-Videokamera mit Infrarot-LED
• Produktdatenblatt des VC0706 DSP-Prozessors
• Produktdatenblatt des PTC-08 Moduls
• DSP-Verwaltungstool (Windows)
• Merkblatt für des VC0706 DSP-Prozessors
