Breakout Board - RS-485

Breakout Board RS-485: integrierter 10 Mbps Sender-Empfänger

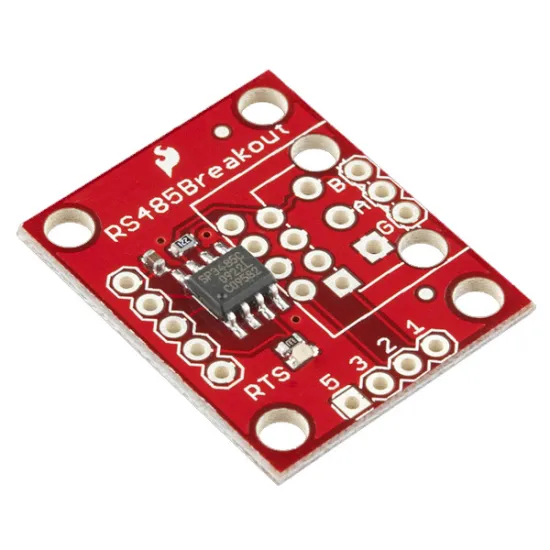

Die Breakout Board - RS-485 von Sparkfun wurde eigens entwickelt, um den Anschluss und Einsatz des Moduls SP3485 RS-485 zu ermöglichen, eines unidirektionalen Senders-Empfängers, der sich wie ein Adapter UART zu RS-485 verhält. Damit können UART-Daten über eine RS-485 Verbindung mit einer Geschwindigkeit von 10 Mbps übertragen werden, wobei die Stromversorgung 3,3 V beträgt.

Platine für Sender-Empfänger UART/RS-485: 3 mögliche Anschlüsse

Dieses Breakout Board umfasst nicht nur das Sender-Empfänger-Modul SP3485 RS-485, sondern auch 3 verschiedene Anschlüsse:

• Steckverbinder RJ-45
• 3-polige Schraubklemme 3,55 mm
• 3-poliger Steckverbinder 2,54 mm

Technische Daten des Breakout Boards - RS-485

• Betriebsspannung: 3,3 V
• Kompatibel mit 5 V Logikpegel
• Eingangsspannungsbereich: 7 bis 12 V Common Mode
• Gleichzeitiger Anschluss von 32 Sendern-Empfängern an seriellem Bus
• Schutz gegen Kurzschlüsse am Treiberausgang
• Abmessungen: 22,86 x 25,4 mm

Ressourcen für den Adapter UART zu RS-485

Grundschema, technische Daten, Programmiercodes … An alles wurde gedacht, um Ihnen das Leben mit dem Adapter UART zu RS-485 zu erleichtern!

• Grundschema des Breakout Boards - RS-485
• Eagle-Dateien des Breakout Boards - RS-485
• Produktdatenblatt des Senders-Empfängers SP3485 RS-485
• Konstruktionsdateien des Breakout Boards - RS-485
