Mini-Bausatz „Ultimate-GPS-HAT“ Modul für Raspberry Pi A+/ B+/ Pi 2

Mini-Bausatz „Ultimate-GPS-HAT“ Modul für Raspberry Pi: Ein HAT zum Tracking Ihres Raspberry Pi

Die von Adafruit entwickelte HAT-Kollektion (Hardware Attached on Top) für Raspberry Pi wurde durch dieses „ultimative“ GPS-Modul erweitert, das mit den Modellen A+, B+ und Pi2 kompatibel ist.

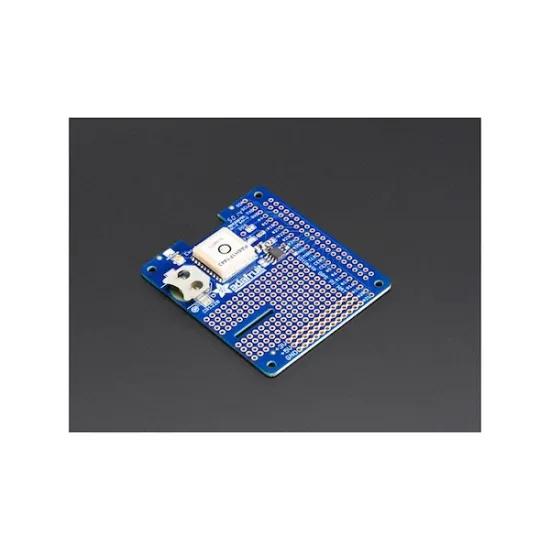

Das GPS-Modul für Raspberry Pi brachte Adafruit enormen Erfolg. Jetzt ist es in Form eines komplett montierten HAT lieferbar, das neben dem vielgerühmten Modul einen Batteriehalter für Lithium-Akkus (für eine RTC) sowie einen Prototypen-Schaltkreis enthält, mit dem Sie sämtliche Komponenten anschließen können, die Ihnen im Laufe der Entwicklung noch einfallen.

Das GPS-Modul in Kombination mit einer Echtzeituhr liefert genaue Daten zum Ort und der Uhrzeit des Aufenthalts Ihres Raspberry Pi. Die Daten werden über die UART-Schnittstelle des Raspberry Pi übertragen.

Raspberry Pi HAT von Adafruit: kompatibel mit ganz wenigen Lötvorgängen

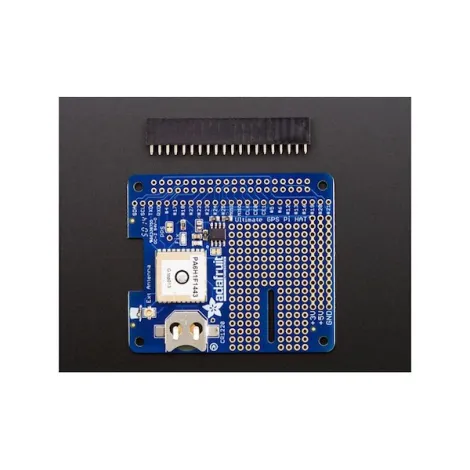

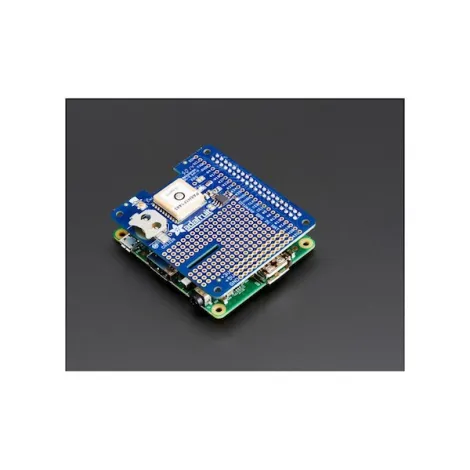

Das Raspberry Pi HAT GPS sitzt wie ein Shield auf Ihrem Raspberry Pi A+, Raspberry Pi B+ oder Pi2. Ihre Raspberry Pi GPS-Erweiterungskarte ist bereits fertig montiert, allerdings müssen die im Minibausatz enthaltenen 2x20 Anschlusspins verlötet werden.

Videopräsentation des „Ultimate-GPS-HAT“ Moduls für Raspberry Pi (3:35)

Technische Daten des Raspberry Pi GPS-HAT

• Empfindlichkeit: -165 dBm
• Update-Rate: 10 Hz
• 66 Kanäle
• RTC-Echtzeituhr in die Backup-Batterie CR1220 eingebaut: Zählt über mindestens 7 Jahre, auch bei ausgeschaltetem Raspberry Pi (Lithium-Akku CR1220 nicht inbegriffen)
• PPS-Ausgang standardmäßig am Pin Nr. 4 angeschlossen

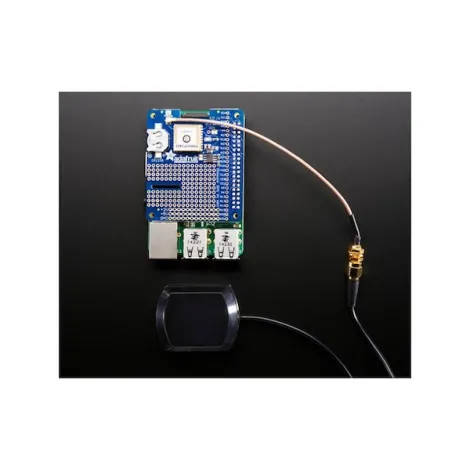

• Interne Patch-Antenne für den Außeneinsatz + u.FL Connector für externe Antenne (Verwendung in Innenräumen bzw. an Orten ohne Sicht)
• Die LED-Statusanzeige blinkt, wenn das GPS die aktuellen Koordinaten bestimmt hat
• Abmessungen mit Komponenten: 65 x 56 x 7 mm

Ressourcen für das GPS-HAT für Raspberry Pi

Wie immer finden Sie nachstehend sämtliche Informationen zum GPS-HAT für Raspberry Pi.

• Produktdatenblatt des GPS-Moduls
• Vollständiges Tutorial für das GPS-HAT für Raspberry Pi
