Inertialeinheit-Sensor mit 6 Freiheitsgraden - ITG3200/ADXL34

Inertialeinheit-Sensor mit 6 Freiheitsgraden - ITG3200/ADXL34

SparkFun | A-000000-01878

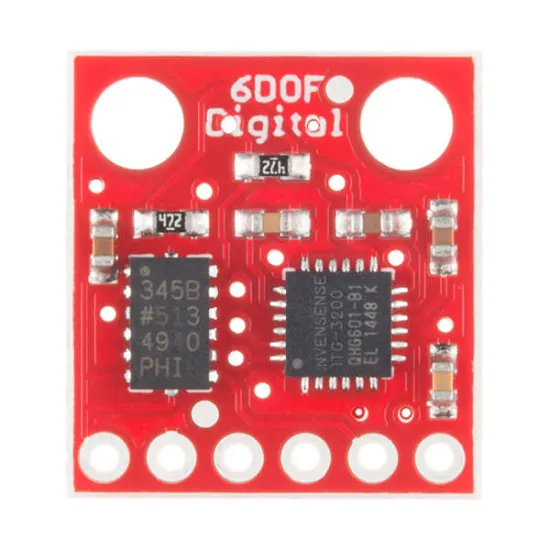

Dieses winzig kleine Modul umfasst eine komplette Inertialeinheit, einschließlich einem Beschleunigungsmesser ADXL345 und einem Gyroskop ITG3200.

AUSLAUFARTIKEL
Produkt am Ende der Lebensdauer
Anzahl
Angebot erstellen

Size Chart
x
Size Chart

Inertialeinheit ITG3200/ADXL345: 6 Freiheitsgrade

Diese Inertialeinheit mit 6 Freiheitsgraden bietet 2 Bewegungssensor-Module in 6 verschiedenen Achsen:

  • Ein 3-Achsen-Beschleunigungsmesser-Modul ADXL345
  • Ein 3-Achsen-Gyroskop-Modul ITG3200



Dieses Beschleunigungsmesser-Gyrometer-Modul kommuniziert mit dem I2C-Bus Ihres Mikrocontrollers, um alle Informationen zur Bewegungs- und Winkelgeschwindigkeit des gemessenen Gegenstands zu übertragen.

Technisches Diagramm der Inertialeinheit ITG3200/ADXL345

Inertialeinheit IMU SEN-10121: Arduino-kompatibel und benutzerfreundlich

Die Inertialeinheit ADXL345/ITG3200 von Sparkfun: ein winziges Beschleunigungsmesser-Gyrometer-Modul, das sich leicht an Ihr Arduino anschließen lässt. Jeder Sensor verfügt über seinen eigenen INT-Pin und das komplette Modul wird mit 3,3 V versorgt (Vorsicht auf den Mikrocontroller, den Sie verwenden!).

Technische Daten der Inertialeinheit ITG3200/ADXL345

  • Beschleunigungsmesser ADXL345: +/- 2, 4, 8, 16g
  • Gyroskop ITG3200: +/- 2000°/s
  • Stromversorgung: 3,3 V
  • I2C-Schnittstelle
  • 2 Montagebohrungen



Ressourcen für die Inertialeinheit SEN-10121

Hier finden Sie die komplette Dokumentation für die Inertialeinheit ITG3200/ADXL345:
