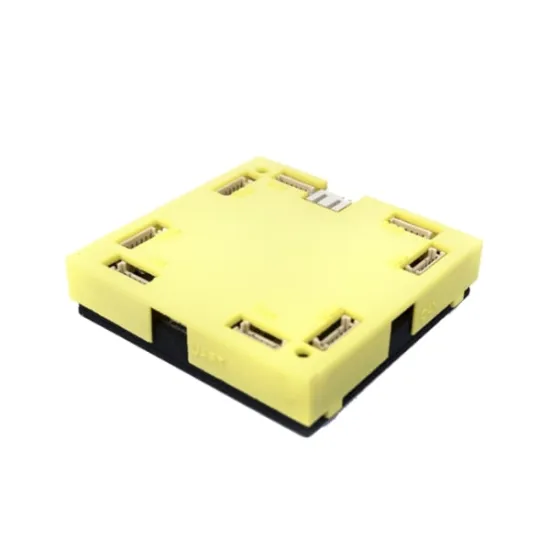

TeraRanger Hub

TeraRanger Hub: Synchronisieren Sie 8 Entfernungsmesser TeraRanger One

Der TeraRanger Hub von Terabee bietet Ihnen eine praktische, unmittelbar einsatzfähige Lösung für den gemeinsamen Anschluss von bis zu 8 ToF TeraRanger One-Entfernungsmessern. So rüsten Sie Ihren mobilen Roboter oder Ihre Flugdrohne mit einer Mehrweg-Hinderniserkennung aus.

Die Daten jedes Sensors werden über eine UART- oder USB-Verbindung synchronisiert und kommuniziert. Wie alle TeraRanger Modelle ist auch dieser Hub ein Plug & Play-Modell: Einfach die verschiedenen Elemente anschließen, und schon kann's losgehen!

Durch den Anschluss des Hub an Ihren Computer mithilfe des Micro-USB-Kabels erhalten Sie Zugriff auf eine kostenlos herunterladbare Benutzeroberfläche, mit der Sie die verschiedenen von den Sensoren erfassten Daten grafisch anzeigen können.

8 Terabee Entfernungsmesser - oder mehr!

8 ToF-Sensoren reichen Ihnen noch nicht zum Glück? Kein Problem für Terabee: Die TeraRanger Hubs können gestapelt werden, wodurch Sie 16, 24, 32 ... oder noch mehr Sensoren synchronisieren können!

Videopräsentation des TeraRanger Hub

Technische Daten des Verbindungshubs von Terabee

• 2 Montagebohrungen für M2.5 Schrauben
• Abmessungen: 56 x 56 x 14 mm (mit Gehäuse)
• Gewicht: 15 g ohne Gehäuse, 25 g mit
• Versorgungsspannung: 12 VCC empfohlen (10-20 VCC toleriert)
• Versorgungsspannung: 25 mA (ohne den Verbrauch jedes TeraRanger Sensors zu berücksichtigen) @ 12 V in einer Standardumgebung
• Schnittstellen:
• 8 Verbindungsports für TeraRanger One Sensoren
• UART-Schnittstelle, +3,3 V, 115200,8,N,1. Steckverbinder Molex Picoblade 4 Pin
• Micro USB 2.0 Port
• Erweiterung: CAN-Bus, +5V. Steckverbinder Molex Picoblade 4 Pin (Hardware wird erst entwickelt)
• Im Lieferumfang des Hubs enthalten:
• Aufbewahrungsbox (der Hub kann in der Box verwendet werden)
• 1 Verbindungskabel zum Anschluss eines TeraRanger One an den TeraRanger Hub (22 cm)
• Stromkabel mit offenen Enden (10 cm)
• Mikro-USB-Kabel (50 cm)

Ressourcen für den TeraRanger Anschlusshub

Alles Wesentliche über den TeraRanger Hub erfahren Sie hier; Sie wollen uns doch nicht schon verlassen?

• Produktdatenblatt der Sensoren TeraRanger Hub
• Youtube Channel von TeraBee
