Diviseur de tension Grove

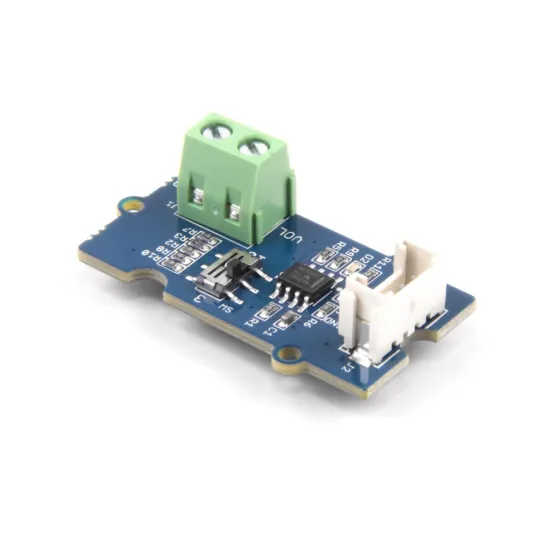

Grove Spannungsteiler

Seeed Studio | A-000000-03173

Der Grove Spannungsteiler fungiert als Schnittstelle zwischen Ihrem Modul und Ihrem Grove Base Shield, um eine analoge Spannung zu messen oder eine Eingangsspannung durch 3 oder 10 zu teilen.

6,50 €
Bruttopreis

Einschließlich 0,01 € für die Ökosteuer

Anzahl 1 Auf Lager
Angebot erstellen

Size Chart
x
Size Chart

Grove Spannungsteiler: Exakte Bestimmung der elektrischen Spannung aus externer Quelle

Der Grove Spannungsteiler bietet zwei Funktionen:

  • Er teilt eine Eingangsspannung durch 3 oder 10 durch einfache Auswahl am 3/10-Switch
  • Er bestimmt eine analoge elektrische Spannung mit einer Abweichung von 1 % (oder weniger): 0,3% bei 12,9 VCC (Teilung durch 3) oder 1% bei 42 VCC (Teilung durch 10)

Einfacher Anschluss - wie immer bei einem Grove-Modul

Dieses Grove-Modul lässt sich kinderleicht an Ihren Arduino- oder Seeeduino-Mikrocontroller anschließen. Beginnen Sie damit, die externe Spannungsquelle an der J1-Schnittstelle anzuschließen, und stecken Sie Ihren Spannungsteiler dann mithilfe eines Grove Universalkabels an der A0-Schnittstelle des Base Shields an. Zuletzt verbinden Sie Ihr Base Shield mit dem Mikrocontroller. In den nachstehenden Ressourcen stehen Ihnen alle notwendigen Unterlagen für den Einsatz und die Entwicklung Ihres Moduls zur Verfügung.

Technische Daten des Grove-Moduls Spannungsteiler

  • Abmessungen: 130 x 90 x 14 mm
  • Gewicht: 11 g
  • Betriebsspannung: 4,7-5,3 VCC
  • Abweichung: kleiner oder gleich 1 %
  • Externer Spannungsbereich (Schalter auf 3): 0,3% bei 12,9 V
  • Externer Spannungsbereich (Schalter auf 10): 1% bei 43 V
  • Grove Anschlusskabel inbegriffen

Ressourcen für den Spannungsteiler
