BITalino (r)evolution eHealth-Experimentierset

BITalino eHealth-Kit: Der Körper bis ins kleinste Detail

Dieses eHealth Elektronikset enthält alle erforderlichen Module für den Bau zahlreicher biometrischer Projekte. Jeder Bauteil besteht aus einem getrennten Block und wird an den Mikrocontroller-Block angeschlossen. Sie können das Set entweder komplett verwenden oder Ihr Projekt personalisieren, indem Sie ein paar Bauteile entfernen.

Das Set basiert auf einem Mikrocontroller ATmega328 mit einer Abtastfrequenz von bis zu 1000 Hz. Es ist mit 6 Analog-Eingängen, 4 digitalen Ausgängen und 4 digitalen Eingängen ausgestattet.

4 verschiedene biometrische Daten können ausgewertet werden:

• EMG: Die elektrische Aktivität der Nerven und oberflächlichen Muskel wird mithilfe von Elektroden gemessen
• EKG: Die Aktivität des Herzens
• EEG: Elektrische Signale des Gehirns
• EDA: Aufgezeichnet werden Signale der Schweißdrüsen und des autonomen Nervensystems (unwillkürliche Reaktion des Menschen auf seine Umgebung).

Zubehör zur Customisierung des SparkFun-Sets DEV-14022

Dieser biometrische Bausatz bietet ein Preis-Leistungssystem, das speziell auf Designer, Elektronikfans und Professoren abzielt. Im Lieferumfang enthalten sind unter anderem:

• Ein Bluetooth-Kommunikationsblock für den Anschluss an den Computer
• Verschiedene Zubehörteile vom Typ LED, Lichtsensor, Taster, Summer ...
• Ein 3-Achsen-Beschleunigungssensor sowie ein Analog-Digital-Wandler

Technische Daten des Sets BITalino DEV-14022

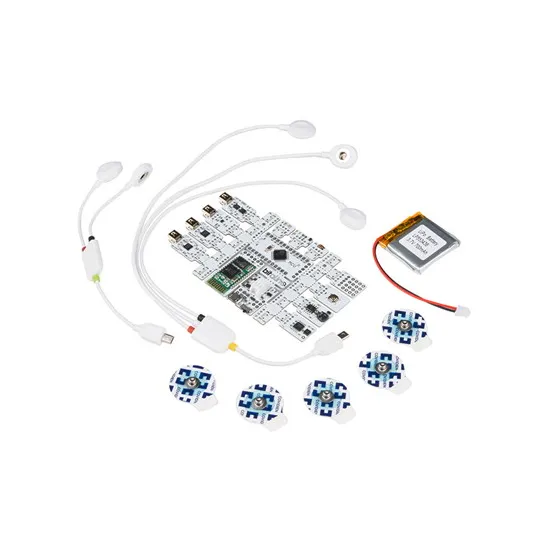

Im Set inbegriffen:

• 1 BITalino Board
• 1 Anschlusskabel mit 3 Drähten für EMG, EKG und EEG
• 1 Anschlusskabel mit 2 Drähten für EDA
• 5 vorgelatinierte Elektroden
• 1 LiPo-Akku 3,7 V, 500 mAh

Lieferumfang des Boards:

• 1 Mikrocontroller-Block
• 1 Stromversorgungsblock
• 1 Prototyping-Block
• 1 EMG-Block (Elektromyografie)
• 1 EDA-Block (Elektrodermale Aktivität)
• 1 EKG-Block (Elektrokardiografie)
• 1 EEG-Block (Elektroenzephalografie)
• 1 Lichtblock
• 1 Beschleunigungsmesser-Block
• 1 Drucktasten-Block
• 1 Bluetooth-Block
• 1 LED-Block
• 1 Buzzer
• 1 Analog-Digital-Wandler

Ressourcen für das SparkFun eHealth-Set BITalino

Das eHealth-Set BITalino enthält verschiedenste Informationsunterlagen sowie einen Download-Link für die Software OpenSignals zur Begleitung der Anwender dieses Sets:

• Produktdatenblätter (Engl.)
• Software OpenSignals
• GitHub
