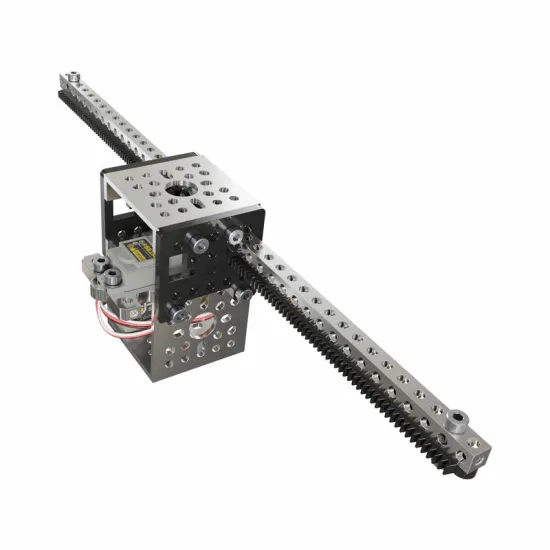

Zahnstangenset (Einfach-Zahnstange)

Zahnstangenset goBILDA

Das Zahnstangenset für Einfach-Zahnstangen ist eine Vorrichtung, die Ihnen ermöglicht, einen Wagen bei einer maximalen Geschwindigkeit ohne Auflast von 60 mm/s zu entlang einer Schiene bewegen. Ein DC-Bürstenservomotor treibt die Zahnstange entlang einer gezahnten Schiene an.

Set-Inhalt:

• Gelochte Strukturteile für die Befestigung der Zahnstange an anderen Bauteilen.
• Ein Servomotor mit Getriebe und Montageträger.
• Schrauen und Muttern.

Das Set ist so konzipiert, dass verschiedene Montagekonfigurationen von oben, von unten oder von der Seite möglich sind. Bestimmte Teile können ebenfalls durch kompatible Bauteile mit anderen Abmessungen ausgetauscht werden, um die Montage zu verändern.

Technische Spezifikationen des Zahnstangensets

• Gewicht: 231 g
• Einschl. Servomotor: 2000-0025-0502
• PWM-Bereich für eine komplette Fahrt: 700-2300 μsec
• Fahrt par µsec: 0,15 mm/µsec
• Pulsamplitude: 3–5 V
• Totbandbreite: 4 µsec
• Motortyp: DC-Bürstenmotor
• Spannungsbereich: 4,8 bis 7,4 V
• Geschwindigkeit ohne Auflast (4,8 V): 40 mm/s
• Geschwindigkeit ohne Auflast (6 V): 50 mm/s
• Geschwindigkeit ohne Auflast (7,4 V): 60 mm/s
• Geschwindigkeit als Ausgangsspitzenleistung (4,8 V): 20 mm/s
• Geschwindigkeit als Ausgangsspitzenleistung (6 V): 25 mm/s
• Geschwindigkeit als Ausgangsspitzenleistung (7,4 V): 30 mm/s
• Anlaufschubkraft (4,8 V): 18 kg
• Anlaufschubkraft (6 V): 23 kg
• Anlaufschubkraft (7,4 V): 27 kg
• Schubkraft als Ausgangsspitzenleistung (4,8 V): 9 kg
• Schubkraft als Ausgangsspitzenleistung (6 V): 11,5 kg
• Schubkraft als Ausgangsspitzenleistung (7,4 V): 13,5 kg
• Geschwindigkeit ohne Auflast (4,8 V): 190 mA
• Geschwindigkeit ohne Auflast (6 V): 200 mA
• Geschwindigkeit ohne Auflast (7,4 V): 230 mA
• Anlaufstrom (4,8 V): 2000 mA
• Anlaufstrom (6 V): 2500 mA
• Anlaufstrom (7,4 V): 3000 mA
• Strom als Ausgangsspitzenleistung (4,8 V): 1000 mA
• Strom als Ausgangsspitzenleistung (6 V): 1250 mA
• Strom als Ausgangsspitzenleistung (7,4 V): 1500 mA

Ressourcen für das Set

Siehe diese kostenlosen Dateien als Starthilfe für die Verwendung Ihres Zahnstangensets.

• Montageanleitung
• STEP-Dateien
