Interaktives Wand Kit

Bis zu 12 Kontaktstellen für Ihre interaktive Wand

Das Interaktive Wand Kit ist ein elektronisches Set, das allen Projektplanern ermöglicht, ihre eigene interaktive Schallwand zu kreieren. Das Kit umfasst eine elektronische Karte mit vorgeschweissten Steckern, 12 Elektroden und das ganze notwendige Material für die Montage und den Anschluss der taktilen Stellen.

Um eine interaktive Schallwand mit dem Interaktiven Wand Kit zu realisieren, benötigen Sie etwas Material, viel Kreativität und vor allem Null elektronische Fachkompetenz. Sie müssen einfach nur den Plan Ihrer Wand zeichnen, die Anordnungsstellen jeder taktilen Zone und deren grafische Darstellung im Voraus planen und ein bisschen basteln.

Wie kann eine interaktive Wand mit dem Interaktiven Wand Kit gestaltet werden?

Das Interaktive Wand Kit ist für alle Planer von interaktiven Wänden ausgelegt, selbst für Anfänger im Elektronikbereich. Dieses Projekt ist ohne Schweißnähte durchführbar, und die Anschlüsse zwischen jedem Sensor und der Kontrollkarte sind sehr einfach vorzunehmen.

So können Sie Ihre interaktive Wand in 4 wichtigen Schritten gestalten:

1. Nach Wahl der richtigen Wand bohren Sie Löcher an den vorgesehenen Anordnungsstellen für die Sensoren und drehen Sie eine Schraube in jede Bohrung.
2. Befestigen Sie jede Elektrode am Gewindestift der Schraube an der anderen Wandseite.
3. An der sichtbaren Wandseite malen Sie das Bild der Sensoren mit der elektrisch leitfähigen Farbe auf jeden Schraubenkopf.
4. Befestigen Sie die elektronische Karte an Elektrodenseite an der Wand und verbinden Sie jede Elektrode mithilfe der Jack-Kabel mit der Karte.

Der Ausgang ist standardmässig auf Audio gestellt, sodass die interaktive Wand ohne weitere Einstellung Ihrerseits nur Töne erzeugen wird. Eine MP3-Sound-Bibliothek wurde vorab auf der Karte gespeichert. Sie müssen einen Lautsprecher anschliessen, damit Sie Ihre Wand auch hören können!

Weitere Projekte sind durchführbar, die an Ihren Sehsinn appellieren.

Technische Spezifikationen des Interaktiven Wand Kits

Spezifikationen der Wand:

• Max. Abmessungen: 10 x 10 m
• Max. Dicke: 25 mm
• Max. Anzahl der Sensoren: 12
• Standard-Ausgang: Audio
• Erweiterter Ausgänge: USD MIDI, Serial

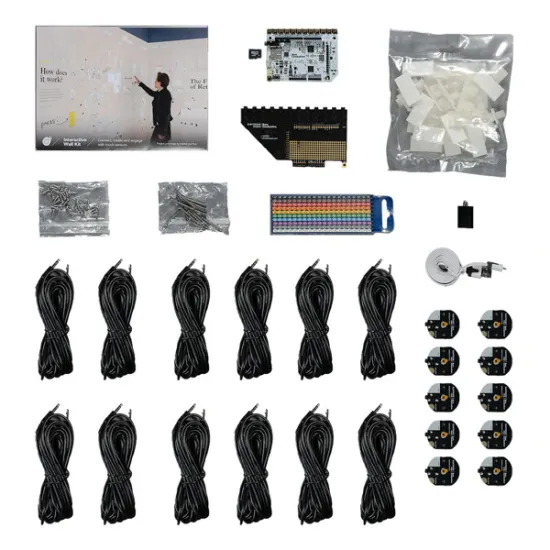

Im Kit enthalten:

• 1 taktile elektronische Karte mit vorgeschweissten Steckern
• 1 Shield für Elektroden
• 12 Elektroden
• 12 abgeschirmte Kabel mit doppeltem Jack 3,5 mm
• 30 selbstschneidende Schrauben nB04 x 9,5 mm
• 12 Verbindungsschrauben M3 x 30 mm
• 50 Befestigungsclips für Kabel
• 1 Kennzeichnungsset für Kabel
• 1 Micro-SD Karte
• 1 Micro-SD Kartenleser
• 1 Micro-USB Kabel

Nicht im Kit enthalten:

• Elektrisch leitfähige Farbe
• Kupferfolien
• Haftende Kupferpads
• Bohrmaschine
• Schraubendreher
• Vinyl
• Stromversorgung

Ressourcen für das Interaktive Wand Kit

Zahlreiche Ressourcen und Tutorials sind verfügbar, um Ihr Interaktives Wand Kit erfolgreich zu installieren:

• Online-Ressourcen
• Projekte der Gemeinschaft
