Adaptateur SIP pour puces XBee

Parallax Inc. | A-000000-00038
Produit en fin de vie

Carte permettant d'interfacer facilement les puces XBee du commerce avec votre microcontrôleur.

Quantité

Plus d'infos
x
Plus d'infos
Modes de paiement (voir conditions)
Carte bancaire
PayPal
Mandat administratif
Virement bancaire

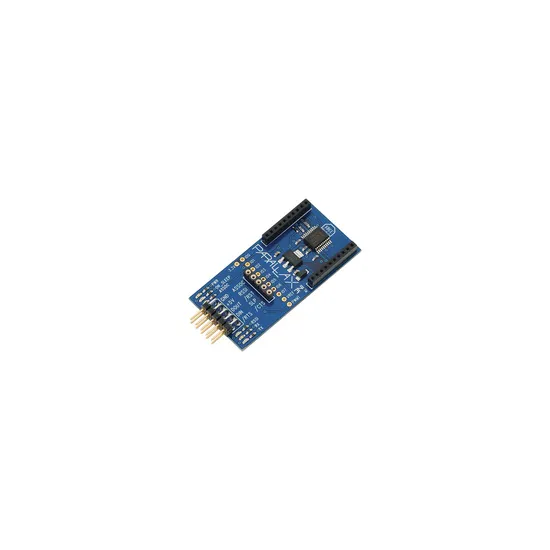

Adaptateur pour puces XBee

Cette carte accueille une puce XBee et permet sa connexion à la carte contrôleur de votre choix. Sa connectique double SIP lui confère une connexion robuste sur une planche sans soudure (breadboard) ou bien sur une autre carte dotée de trous adaptés.

De par sa connexion robuste et prenant une place limitée, cet adaptateur est idéal pour les robots de votre conception.

Les fonctionnalités avancées des puces XBee sont accessibles au travers de connecteurs supplémentaires sur l'adaptateur.

Spécifications techniques de l'adaptateur pour puces XBee

  • Régulateur 3.3V embarqué
  • Tampons de traduction logique 5V vers 3.3 V
  • Led à six états indiquant Power, Tx, Rx, RSSI, Associé et mode (Veille/On)
  • Broches SIP double permettant un interfaçage facile à DOUT (TX), DIN (RX), RTS, 5 V alimentation et terre
  • Connecteur femelle 5-pin permettant l'interfaçage aux autres broches XBee telles que veille, reset et associer
  • Alignement de 10 trous plaqués espacés de 0.1" permettant d'ajouter de manière optionnelle des cavaliers soudés ou des broches afin d'accéder aux broches restantes des puces XBee pour les applications avancées.
  • Trou plaqué supplémentaire permettant l'accès à une sortie 3.3V pour une référence ADC (VREF) lorsque cela est nécessaire.
  • L'adaptateur est préassemblé, aucune soudure n'est requise pour accéder aux fonctionnalités standard des puces XBee

L'adaptateur SIP XBee est compatible avec les microcontrôleurs Parallax tels que le Basic Stamp utilisé par les robots Boe-Bot et SumoBot ou bien encore le microcontrôleur Propeller P8X32A utilisé par les robots StingRay et Eddie.



L'adaptateur SIP XBee répond à la norme ROHS
