Module de communication bluetooth BT110A

Robotis | A-000000-00082
Le module de communication bluetooth BT110A permet d'établir une communication sans fil entre votre robot mobile Bioloid ou Dynamixel et votre PC ou une télécommande.
Produit en fin de vie
Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

Utilisation du module de communication bluetooth BT110A

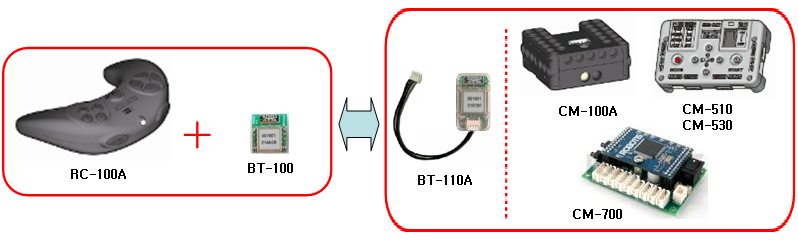

Le module de communication bluetooth BT110A est composé de de deux cartes communicant entre elles.

Le module de communication bluetooth BT110A permet une communication sans fil avec votre robot mobile Bioloid ou Dynamixel



La carte BT-100 se monte sur une télécommande sans fil RC-100A ou se connecte à votre ordinateur en utilisant un adaptateur Zig2Serial.

La carte BT-110, protégée par un boitier plastique, se connecte au contrôleur de votre robot mobile (CM-510, CM-530, CM-700 ou CM-900).

Les deux cartes sont envoyées appariées, donc aucune configuration préalable n'est nécessaire, le module de communication bluetooth BT110A peut être utilisé immédiatement.

Caractéristiques techniques du module de communication bluetooth BT110A

Carte BT-100

Emplacement du module de communication sans fil BT110A dans une télécommande RC100A

Carte BT-110

  • Poids : 5.2g
  • Compatibilité : contrôleurs Bioloid ou Dynamixel CM-510, CM-530, CM-700, CM-900
  • Contrôle de flux : RTS, CTS support
  • Dimensions : 18mm x 30mm x 9.1mm
  • Un câble 4 broches de 120mm est inclus pour connecter la carte BT-110

Caractéristiques de la communication:

  • Spécifications bluetooth : Bluetooth version 2.0
  • Support de profil Bluetooth : SPP (Serial port profile)
  • Portée effective : 10m
  • Fréquence : 2.4 GHz ISM
  • Bande passante : Max 250 ko par seconde
  • Baudrate : 1200 à 230400 octets par seconde. Par défaut : 57600 octets par seconde
  • Sensitivité : -83dBm (typique)
  • Puissance de transmission : 4 dBm (typique)
  • Antenne : antenne pastille (chip antenna)
  • Interface : UART (niveau TTL)
  • Tension de travail : 3.3V
  • Courant consommé : max 48mA
  • Température de travail : -10° à 50°

Attention, le module de communication bluetooth BT110A n'est pas compatible avec les produits suivants : télécommande RC-100, contrôleurs CM-2+, CM-100, CM-5.
