Kit de suivi de ligne infrarouge

Parallax Inc. | A-000000-00394
Kit de montage pour robots Boe-Bot et StingRay comprenant un capteur de suivi de ligne à base d'infrarouge.
Produit en fin de vie
Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

Le kit de suivi de ligne infrarouge

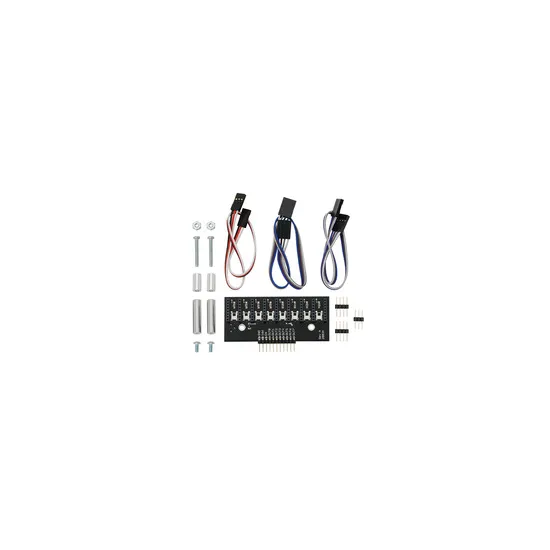

Ce kit de suivi de ligne pour robots Parallax comprend un capteur de suivi de ligne à infrarouge ainsi que le matériel de fixation aux robots mobiles Boe-Bot et Stingray.

Le capteur intègre 8 émetteurs et 8 récepteurs de lumière infrarouge en ligne permettant ainsi facilement d'effectuer un suivi de ligne au sol très performant. Détecter une ligne est en effet très facile, il suffit de lire l'état de chacun des 8 récepteurs pour savoir s'ils détectent le couleur blanche du sol ou noire de la ligne et ainsi déterminer où se trouve le robot par rapport à la ligne au sol.

Ce capteur de suivi de ligne au sol est idéal pour les concours de robotique.

La vidéo suivante présente le capteur de suivi de ligne infrarouge sur un robot mobile Boe-Bot.

Principales caractéristiques techniques du kit de suivi de ligne infrarouge

  • Régulateur 3V embarqué pour une utilisation facile avec les robots utilisant le microcontrôleur Propeller.
  • Fréquence infrarouge facilement ajustable (entre 38 et 43 kHz) grâce au potentiomètre intégré.
  • LEDs intégrées pour une identification en directe du comportement.
  • Bonne immunité des capteurs aux conditions lumineuses ambiantes.
  • Alimentation : entre 3,3 et 5,5 V en courant direct. Un maximum de 35mA en fonctionnement.
  • Dimensions : 7,7 x 3,4 cm
  • Plage de température opérationnelle : entre 0°C et +50°C

Cliquez sur l'image suivante pour télécharger la documentation du kit de suivi de ligne infrarouge au format PDF :

Documentation PDF du kit de suivi de ligne au sol
