Contrôleur CM-510

Robotis | A-000000-00548
Le contrôleur CM-510 commande en TTL vos servomoteurs Dynamixel des gammes MX et AX. Il comporte un microcontrôleur ATMega2561 et est programmé via le logiciel RoboPlus.
Produit en fin de vie
Quantité
Créer votre devis

Plus d'infos
x
Plus d'infos

Description du contrôleur CM-510

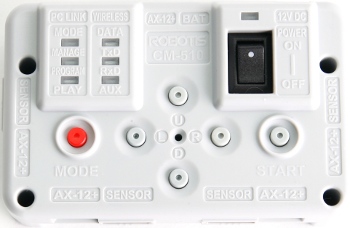

la carte controleur CM-510 de robotis pour servomoteur dynamixel

Le contrôleur CM-510 comprends un microcontrôleur ATMega2561, des connecteurs pour communiquer en TTL et des connecteurs 5 broches pour ajouter des périphériques (par exemple des capteurs). Il est destiné à commander des servomoteurs Dynamixels de la gamme MX-xxT (qui composent le robot humanoïde DarwinOp, attention, les servomoteurs MX-xxR utilisent le protocole RS485) et AX (kits Bioloid).

Connectique du contrôleur CM-510

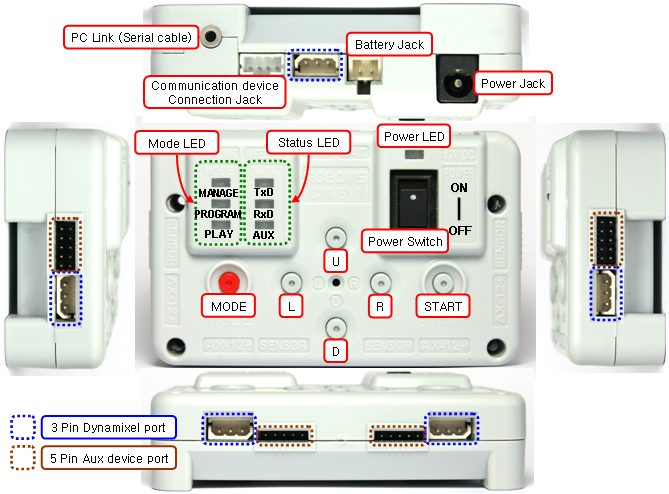

broches du controleur CM-510 de robotis pour servomoteurs dynamixel



  • Lien vers le PC :Utilisez une connexion série pour connecter le contrôleur CM-510 avec un PC et télécharger du code (câble Bioloid BSC-10 non fourni).
  • Connecteur pour périphériques communicants : Connectez un module sans fil ZIG-110, un récepteur infrarouge ou d'autres modules.
  • Connecteur pour batterie: utilisez ce connecteur pour alimenter votre robot avec une batterie Bioloid (11.1V LiPO, non fournie).
  • Connecteur d'alimentation: utilisez ce connecteur pour alimenter votre robot directement sur le secteur avec un câble d'alimentation (SMPS 12V 5A, non fourni).
  • Power LED : Indique si la carte est sous tension.
  • Interrupteur principal : Utilisé pour allumer et éteindre le contrôleur CM-510 et donc pour arrêter le robot.
  • Bouton MODE : Permet de changer le mode d'opération du contrôleur CM-510. Les trois LED de mode vous permettent de visualiser le mode actuel
    • MANAGE: Dynamixel Management Mode, utilisé pour tester les opérations des servomoteurs Dynamixels AX et MX. Ce mode est activé automatiquement quand le contrôleur est connecté à RoboPlus Manager.
    • PROGRAM: Mode édition de mouvements, utilisé quand les mouvements sont modifiés par RoboPlus Motion. Ce mode est activé automatiquement quand le contrôleur CM-510 est connecté à RoboPlus Motion.
    • PLAY: Mode édition de tâche. C'est le mode pour télécharger un nouveau programme avec RoboPlus Task et l’exécuter
  • Bouton START : Utilisé pour démarrer le mode sélectionné.
  • LED de statut: La LED TxD est allumée quand le contrôleur CM-510 transmet des données vers l'extérieur, RxD est allumée quand le contrôleur CM-510 reçoit des données depuis l'extérieur et AUX est à votre disposition, elle peut être allumée et éteinte en utilisant des tâches.
  • Boutons U / L / D / R : Utilisés comme entrées lorsque le programme s’exécute. Ils permettent d'envoyer des commandes au robot en utilisant le contrôleur CM-510.
  • Connecteur de câble 3 broches : Utilisé pour connecter les servomoteurs Dynamixel utilisant de la communication TTL, c'est à dire des gammes AX ou MX-xxT. Les servomoteurs peuvent être mis en chaîne.
  • Port de connexion pour périphériques (5 broches): Utilisés pour connecter d'autres composants, par exemple des capteurs.

Spécifications du contrôleur CM-510

  • Poids : 51,3g
  • Contrôleur : ATMega2561
  • Tension de travail : 6.5 à 15V. Tension conseillée: 11.1V (3 cellules Li-Po).
  • Consommation
    • Au repos : 50mA
    • Courant maximal pour les entrée/sorties: 0.9A
    • Courant maximal : 10A (Fusible)
  • Température : -5℃~70℃
  • Connecteurs
    • 6 ports 5 broches pour des périphériques compatibles avec OLLO
    • 5 ports 3 broches pour les servomoteurs Dynamixel utilisant le protocole de communication TTL (servomoteurs AX et MX-xxT)
