Kit de développement E/S Digitales
Parallax Inc. | A-000000-00625
Interfacez votre microcontrôleur avec des circuits à forte tension grâce à ce kit de développement entrées/sorties digitales.
PRODUIT EN FIN DE VIE.
PRODUIT EN FIN DE VIE.
Le Kit de développement E/S Digitales
Ce Kit de développement E/S Digitales vous permet d'interfacer votre microcontrôleur avec un circuit à forte tension. Le Kit de développement E/S Digitales permet de lire 8 entrées isolées et contrôler 8 sorties isolées.
Les entrées peuvent porter une tension allant de 5 à 30V. Les sorties peuvent être des relais mécaniques qui peuvent contrôler des appareils jusqu'à 8A de charge tels que des ventilateurs, des solénoïdes, ou des éléments de chauffage.
Le circuit logique fonctionne entre 3,3V et 5V, la rendant ainsi compatible avec la plupart des microcontrôleurs.
Les LED fournies dans ce kit vous permettent de connaitre en temps réel l'état des relais ainsi que l'étant des entrées/sorties digitales.
Spécifications techniques de ce kit de développement E/S digitales
- Le kit est fourni non monté et nécessite des compétences en soudure.
- Plage de tension d'entrée configurable
- Interface série ou parallèle des E/S
- Alimentation : 12V avec 1A pour l'alimentation des relais, ainsi qu'une alimentation 3,3V/5V pour la partie logique.
- Communication : parallèle ou Série synchrone.
- Plage opérationnelle de température : de 0°C à +70°C
- Dimensions : 184.1 x 114.3 x 25.4 mm

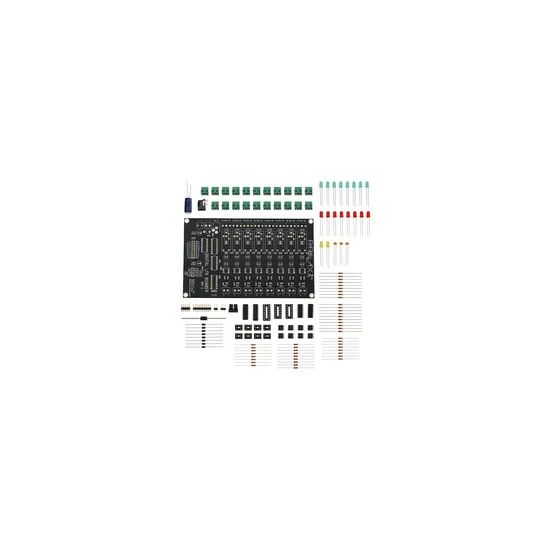

L'image suivante présente le kit de développement E/S Digitales une fois assemblé:
Cliquez sur l'image suivante pour télécharger la documentation d'assemblage du kit E/S digitales :
