Adaptateur UartSBee V4

Adaptateur UartSBee V4

Seeed Studio | A-000000-01383

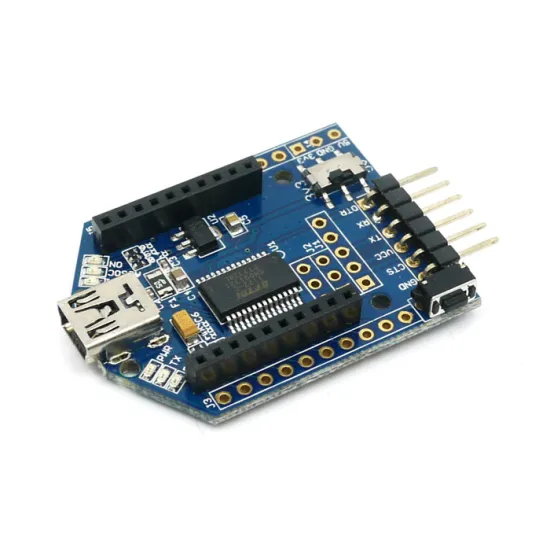

Le module adaptateur UartSBee v4 est un adaptateur USB-RS232 FTDI très compact, et doté également d’un support Xbee. Il vous permet de programmer et de communiquer avec vos applications sur Arduino, Seeduino, ou toute autre carte compatible.
20,50 €
15,38 € Économisez 25%
TTC

Dont 0,01 € d'éco-participation (ne sera pas compris dans la réduction)

Quantité 3 en stock
Créer votre devis

Plus d'infos
x
Plus d'infos

Adaptateur UartSBee V4 : Programmation, communication, connexion

L’adaptateur UartSBee V4 INT110B2P est avant toute chose un adaptateur de type USB to serial : équipé d’un circuit intégré FT232, il autorise la programmation des cartes de type Arduino, Seeduino ou compatibles, et également la communication avec les appareils TTL/CMOS.

L’adaptateur UartSBee V4 INT110B2P est également doté de sockets 20pin 2mm compatibles avec les modules Bee : il vous permet donc d’utiliser les modules XBee, Wifi Bee ou Bluetooth Bee pour établir une connexion sans fil entre votre carte Arduino et votre ordinateur.

L’adaptateur UartSBee dans sa nouvelle version

Successeur du module UartSBee V3.1, la V4 de cet adaptateur implique les améliorations suivantes :



  • Un pin de connexion FT232RL supplémentaire a été installé sur le module
  • L’ajout d’un fusible réarmable USB 5V (PPTC)
  • Un changement dans le bouton Reset pour modules Bee, aujourd’hui à angle droit.

Diagramme de l'adaptateur UartSBee V4 INT110B2P

Spécifications techniques du module adaptateur UartSBee V4

  • Microprocesseur FT232RL
  • Connectivité USB
  • Adaptateur socket : compatible XBee (broche de connexion femelle 2mm)
  • Interface : Mini-B USB (broche avec pas de 2,54mm)
  • Alimentation: 5 Vcc via USB
  • Tensions de sortie: 3,3 ou 5 Vcc (commutable)
  • Interface série vers USB2.0
  • Leds indicatrices pour opération UART et BEE
  • Mode Bit-Bang possible (8 E/S série ou SPI)
  • Bouton reset pour les modules Bee
  • Dimensions: 50 x 32 x 10 mm
  • Conforme aux normes RoHS



Ressources pour l’adaptateur UartSBee V4

Quelques explications supplémentaires sont disponibles au sujet de l’adaptateur UartSBee INT110B2P :

Page Wiki de l’adaptateur UartSBee V4 INT110B2P

Page Wiki de l’adaptateur UartSBee V4 INT110B2P
