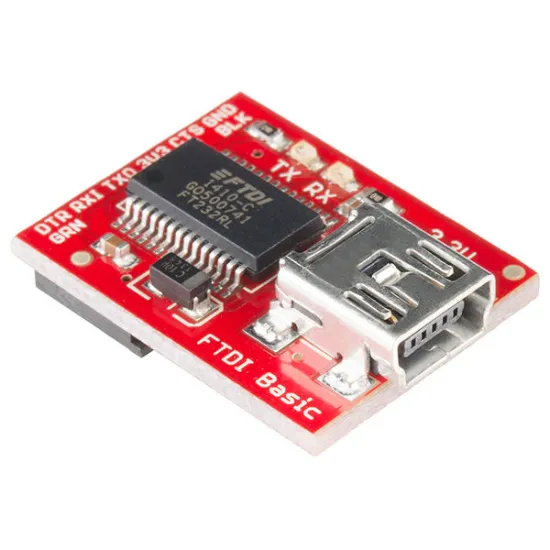

Platine de Déploiement FTDI 3,3V avec connecteur 6 broches

Platine de déploiement FTDI 3,3 V DEV-09873

Afin de réduire leur coût de production, de nombreuses cartes Arduino ont été conçues sans connecteur USB. La platine de déploiement FTDI 3,3 V DEV-09873, basée sur le circuit FT232RL, vous permet donc de profiter de ce type de convertisseur mini-USB – Série.

Dans sa nouvelle version, ce module est également plus compact et petit sans avoir rien perdu de ses fonctionnalités : son connecteur 6 broches a simplement été déplacé sur le sommet de la platine.

Utilisation de la platine FTDI 3,3 V mini-USB –Série

Le module FTDI 3,3 V se raccorde à votre carte Arduino par le biais de son connecteur 6 broches.
Ici, la broche DTR apporte une fonctionnalité particulièrement intéressante : l’auto-reset, qui vous permettra de reprogrammer votre Arduino sans devoir appuyer manuellement sur le bouton Reset de la carte si vous souhaitez installer une nouvelle programmation.
La broche DTR est raccordée au fil vert du câble FTDI.

A noter : La carte Pro 328 et la carte Lily Pad ne pourront être programmées sans le module FTDI.

Spécifications techniques de la platine FTDI DEV-09873

• Tension : 3,3 Vcc
• Dimensions : 25x18 mm

Ressources pour la platine FTDI DEV-09873

Schéma de la platine de déploiement FTDI 3,3 V DEV-09873

Drivers FTDI (en) pour la platine de déploiement FTDI 3,3 V DEV-09873
