Adaptateur USB - UART 5V/3V3

Adaptateur USB-UART 5V/3V3 : Principes de fonctionnement

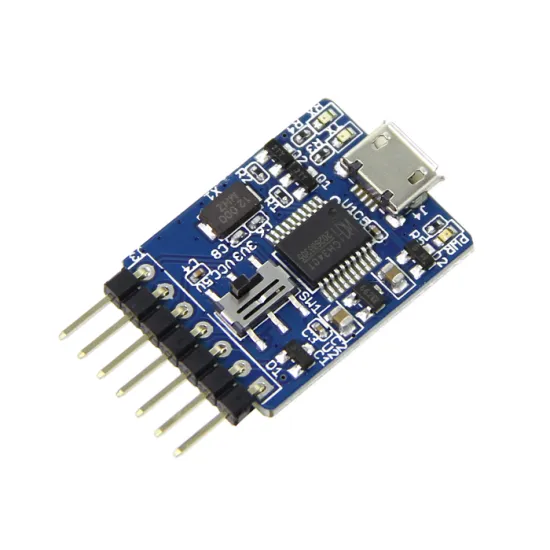

L’adaptateur USB-UART est équipé d’une puce CH340 apparaissant sur votre PC comme un périphérique de type série, il vous permet d’établir une communication de type série entre votre ordinateur et votre carte à microcontrôleur équipé d’UART.

Cet adaptateur a été conçu pour moduler sa tension logique (3,3 ou 5V) au moyen d’un simple interrupteur. Il fonctionne avec une alimentation de 5V via USB.

Compatibilité de l’adaptateur USB-UART 5V/3V3

Que vous soyez un adepte de Windows, Mac ou Linux, vous pourrez facilement communiquer avec votre microcontrôleur Arduino ou équivalent grâce à votre adaptateur. Dans certains cas il vous faudra simplement installer le driver adapté (liens de téléchargement fournis à la fin de cet article).

Spécifications techniques de l’adaptateur USB-UART 5V/3V3

• Alimentation: 5 V via USB
• Consommation: 10 mA maxi
• Tension série: 3,3 ou 5 Vcc (sélectionnable par interrupteur)
• Vitesse: 2400 à 115200 bps
• LEDS d'indication de statut
• Dimensions: 36 x 21 x 8 mm
• Systèmes compatibles : Windows, Linux, Mac

Ressources de l’adaptateur USB-UART 5V/3V3

Afin que vous perdiez le moins de temps possible en recherches documentaires, vous trouverez ici quelques liens explicatifs :

Wiki Page de l’adaptateur USB-UART 5V/3V3 (en)

Fichiers Eagle de l’adaptateur USB-UART 5V/3V3 Seeed studio (en)

Notice d’utilisation de la puce CH340 de l'adaptateur USB-UART 5V/3V3 (en)

Schéma de montage de l'adaptateur USB - UART 5V/3V3

Et voici les liens pour télécharger les drivers le cas échéant :

Driver Windows pour l'adaptateur USB - UART 5V/3V3

Driver Mac pour l'adaptateur USB - UART 5V/3V3
