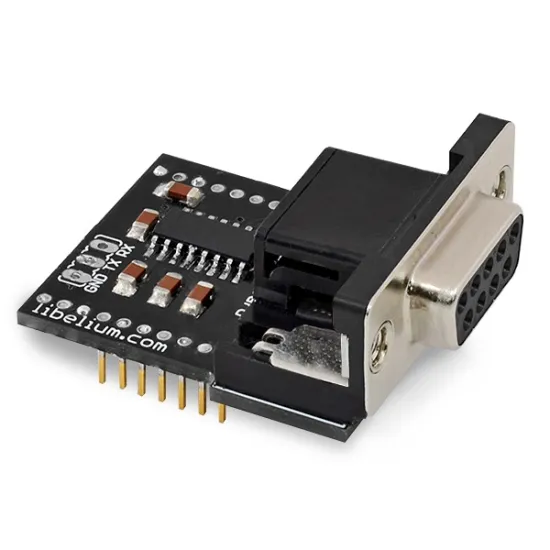

Module RS-232 Série/Modbus pour Arduino, Raspberry Pi et Intel Galileo: Il s’adapte aux principaux microcontrôleurs du marché

Module Arduino, module Raspberry Pi, module Intel Galileo, le RS-232 Série/Modbus s’adapte aisément aux principales cartes à microcontrôleur du marché, à condition de disposer du shield de connexion adapté :

Le module RS-232 peut être alimenté par votre ordinateur ou par une source extérieure. A cause des limitations imposées par le standard RS232, il vous faudra utiliser des câbles courts pour connecter vos différents matériels. La connexion RS232 vous permettra ensuite d’envoyer et recevoir des données par le biais d’un signal bipolaire : logique 1 et logique 0.

Applications du module RS-232 Série/Modbus pour Arduino, Raspberry Pi et Intel Galileo

Bien que le standard RS232 tende à être remplacé par la communication via USB, il existe encore de nombreuses applications pour lesquelles votre module RS-232 SERIAL/MODBUS peut être utilisé. Entre autres projets électroniques :

  • Récepteurs GPS
  • Scanners de codes-barres
  • Multimètres digitaux et autres équipements de mesure
  • Certains écrans LCD et LED
  • Téléphones satellite, modems satellite basse vitesse et autres devices fonctionnant par satellites

Spécifications techniques du module RS-232 Série/Modbus pour Arduino, Raspberry Pi et Intel Galileo

  • Standard : TIA-232-F
  • Câblage : asymétrique
  • Connecteur : DB9
  • Topologie réseau : point par point
  • Vitesse maximum : 115200 bps
  • Signal non équilibré
  • Signal Logique 1 : -5… -15 V
  • Signal Logique 0 : +5… +15 V
  • Signaux : Full Duplex (Rx, TX)
  • Conforme aux normes RoHS

Ressources pour le module RS-232 Série/Modbus pour Arduino, Raspberry Pi et Intel Galileo

Pour démarrer sans difficultés avec votre module RS-232 pour Arduino, Raspberry Pi et Intel Galileo, voici un tutoriel complet expliquant la marche à suivre, quelle que soit la carte utilisée :

Tutoriel pour Arduino, Raspberry Pi et Intel Galileo
